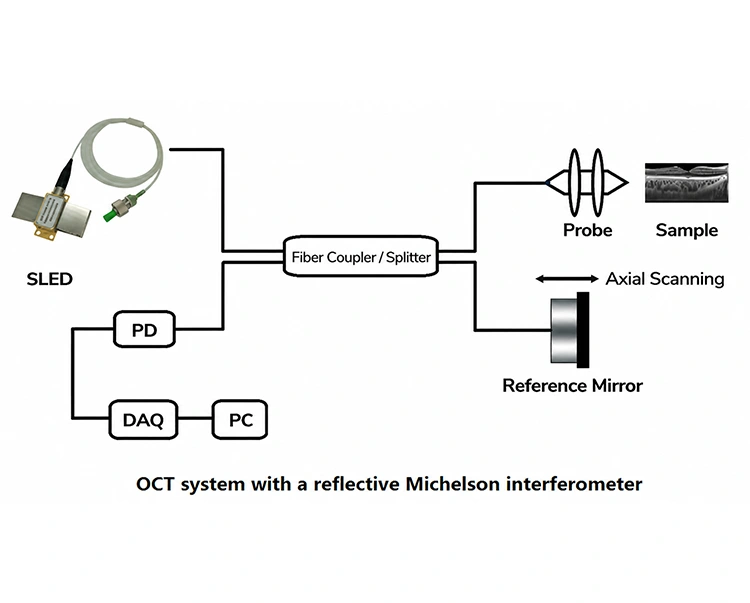

(1) Światło emitowane przez szerokopasmowe źródło o niskiej koherencji (takie jak SLED) jest rozdzielane na dwie wiązki za pomocą rozdzielacza wiązki (lub łącznika światłowodowego) i wpada odpowiednio do ramienia odniesienia i ramienia próbki.
(2) Światło w ramieniu referencyjnym jest odbijane przez lustro.
(3) Gdy światło w ramieniu próbki oświetli badaną tkankę lub materiał, rozproszone wstecznie światło z różnych głębokości powraca.
(4) Dwie wiązki łączą się ponownie w rozdzielaczu wiązki; sygnał zakłócający jest generowany tylko wtedy, gdy różnica dróg optycznych pomiędzy dwoma ramionami mieści się w długości koherencji źródła światła. Ta krótka długość koherencji zapewnia wysoką rozdzielczość osiową systemu.
(5) Skanując położenie zwierciadła odniesienia lub wykorzystując przemiatanie częstotliwości w celu pozyskania sygnałów zakłócających, system może zrekonstruować dwuwymiarowe lub trójwymiarowe obrazy tomograficzne próbki warstwa po warstwie.
|
Część |
Opis funkcji |
|

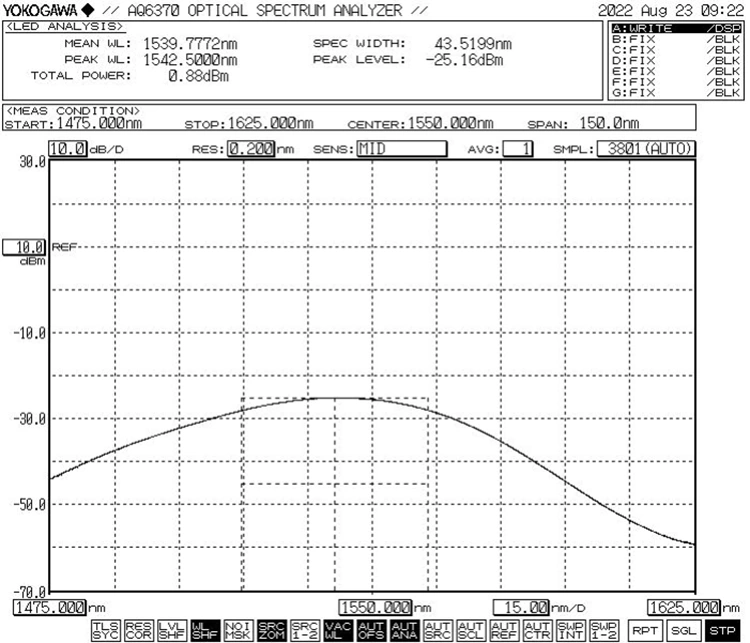

Źródło światła SLED |
Zapewnia szerokopasmowe światło o niskiej koherencji, służące jako podstawowe źródło światła dla systemu OCT w celu osiągnięcia wysokiej rozdzielczości osiowej; zazwyczaj działa w paśmie bliskiej podczerwieni 800–1550 nm. |
|
Łącznik/rozgałęźnik światłowodowy |
Dzieli źródło światła na ramię próbki i ramię odniesienia i łączy sygnały echa z obu ramion w detektorze. |
|
Sonda |
Skupia wiązkę światła na powierzchni lub wnętrzu próbki i zbiera odbite/rozproszone wstecznie sygnały optyczne z różnych głębokości. |
|
Lustro referencyjne |
Zapewnia stabilną referencyjną ścieżkę optyczną. Zmienia długość ścieżki optycznej ramienia referencyjnego poprzez precyzyjne skanowanie osiowe, realizuje dopasowanie sygnału interferencyjnego do światła odbitego z różnych głębokości próbek i kończy skanowanie z rozdzielczością głębokości. |
|
PD |
Wykrywa interferencyjne sygnały optyczne z ramienia próbki i ramienia odniesienia. |
|
System gromadzenia danych (DAQ) |
Konwertuje sygnały fotoelektryczne na sygnały cyfrowe w celu przetwarzania i przechowywania w czasie rzeczywistym przez komputer. |
|
komputer |
Przetwarza uzyskane sygnały zakłócające za pomocą algorytmów takich jak szybka transformata Fouriera (FFT) i rekonstruuje obrazy tomograficzne próbki 2D lub 3D o wysokiej rozdzielczości. |

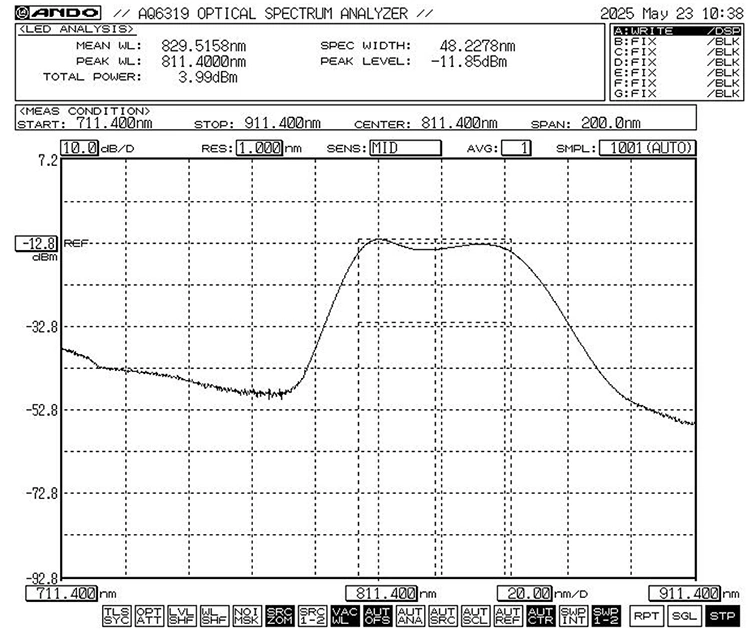

Szerokopasmowe źródło światła SLED o mocy 840 nm i mocy 20 mW
Źródło światła SLD 1060nm 1064nm
P1: Jaka długość fali (w nm) szerokopasmowego źródła światła SLD jest zwykle używana w OCT?
A1: Obrazowanie biomedyczne → 800–1060 nm;
Inspekcja przemysłowa/zastosowania światłowodowe → 1300–1550 nm.
P2: Czy szerokopasmowe źródło światła SLED wymaga izolatora?
A2: W zastosowaniach przemysłowych konieczna jest niezależna ocena wielkości odbitej mocy optycznej; jeśli jest to uzasadnione, może być wymaganych wiele izolatorów.
P3: Czy dostarczane przez Państwa źródła światła SLD mają wbudowany obwód sterownika?
A3: Tak, oferujemy rozwiązania modułowe, które integrują chip laserowy, obwód sterownika i (opcjonalnie) łącznik światłowodowy. Pozwala to na bezpośrednie użytkowanie lub dalszą integrację systemu bez konieczności podłączania przez Klienta zewnętrznego sterownika.
-
