1. Wprowadzenie Mikromoduł szerokopasmowego źródła światła ASE w paśmie C
2. Techniczne Dane techniczne
3. Cechy produktu
4. Typowe zastosowania
5. Szczegóły produktu
6. Etapy operacji
7. Informacje dotyczące zamówienia
8. Arkusz danych
9. Warunki wyceny i płatność
10. Czas realizacji
11. Uwagi operacyjne i Konserwacja
12. Zapewnienie jakości i Obsługa posprzedażna

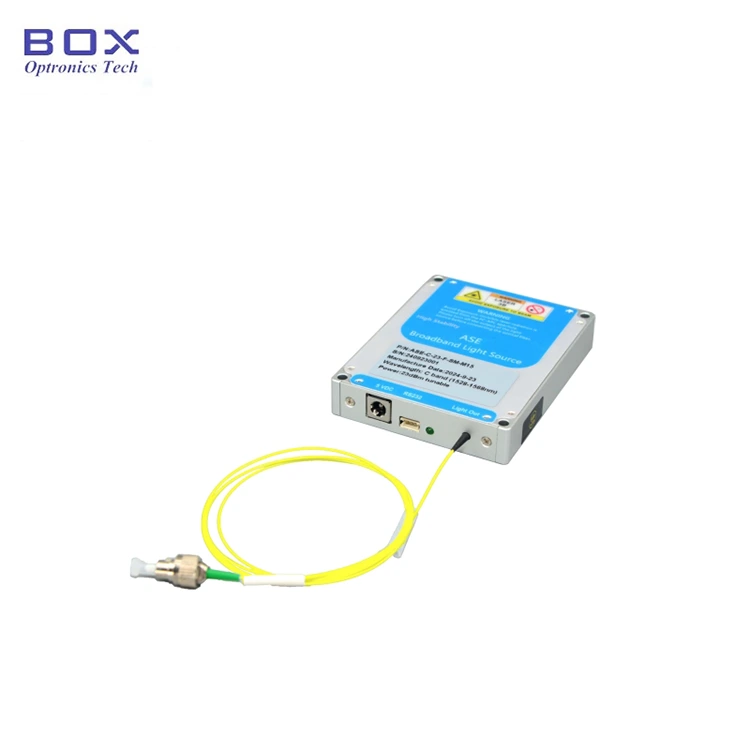

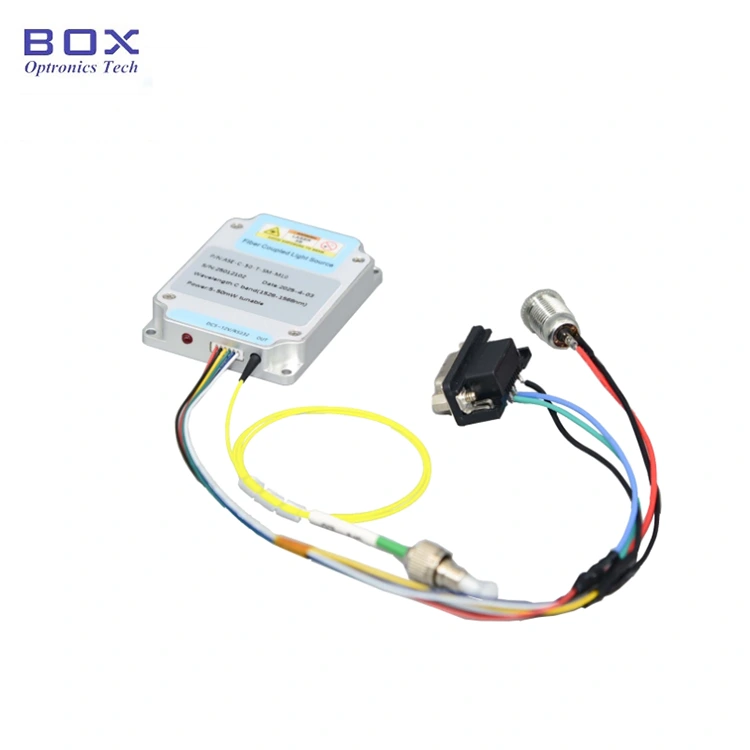

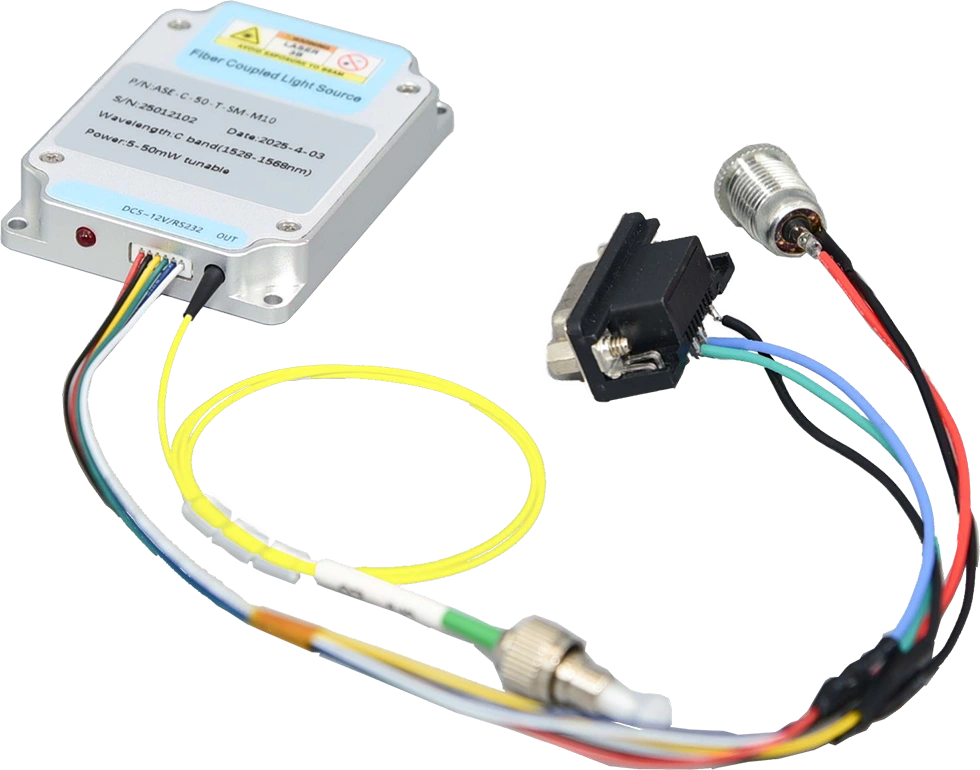

Mikromoduł szerokopasmowego źródła światła ASE w paśmie C przeznaczony do zastosowań wymagających kompaktowych rozmiarów, widma szerokopasmowego i wysokiego poziomu stabilność wyjściowa. Dzięki wyjątkowo małej powierzchni jest idealny do w systemach o ograniczonej przestrzeni, przy jednoczesnym zachowaniu doskonałej wydajności optycznej. The moduł obsługuje sterowanie RS232 lub TTL, ze stałą mocą wyjściową 10/20/50mW. Proszę używaj przy kontrolowaniu temperatury i wilgotności, zapewnij dobre odprowadzanie ciepła i unikaj przeciążenie wyjścia.
|
Przedmiot |
Jednostka |
Wartości |
Notatki |
||
|
Zakres widmowy |
nm |
1528 ~ 1568 |
|
||
|
Moc wyjściowa |
mW |
10 |
20 |
50 |
Nieregulowany |
|
Gęstość widmowa mocy |
dBm/nm |
-6 |
-3 |
1 |
|
|
Spektralna płaskość |
dB |
≤2 |
|
||
|
Izolacja wyjściowa |
dB |
≥35 |
|
||
|
Niestabilność mocy |
dB |
≤±0,02(15min.); ≤±0,05 (8 godz.) |
≤±0,5%; |
||
|
ZA |
dB |
≤0,2 |
|
||
|
Włókno pigtailowe |
- |
SMF-28 |
FC/APC |
||
|
Tryb sterowania |
- |
RS232 lub TTL |
|
||
|
Interfejs komunikacyjny |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Zasilanie |
- |
5 V DC, <10 W |
|
||
|
Wymiary |
mm |
50 (szer.) × 50 (gł.) × 15 (wys.) |
|
||
|
Temperatura robocza |
℃ |
-5 ~ +55 |
|
||
|
Wilgotność robocza |
℃ |
0 ~ 70% |
|
||
● Ultra mały rozmiar 50*50*15mm;
● Wysoka stabilność mocy wyjściowej 10/20/50mW;
● Płaskość widmowa ≤2dB;
● Obsługuje sterowanie RS232 / TTL dla łatwej integracji.
1. Zastosowania produktu – pasmo C ASE Mikromoduł szerokopasmowego źródła światła
● Testowanie komponentów optycznych;
● Badania i rozwój w zakresie komunikacji optycznej;
● Detekcja światłowodowa.
● Typowe widmo

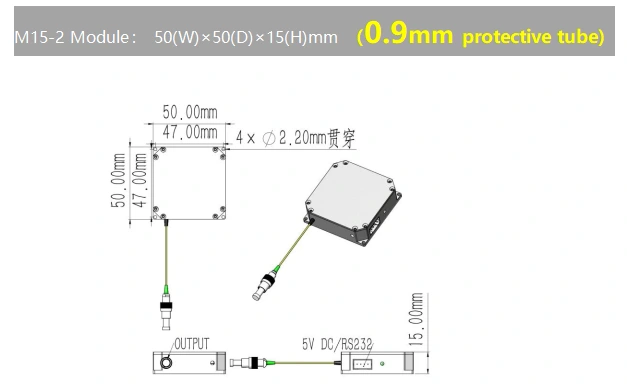

● Wymiar (mm): mikromoduł
Step1.Unpacking
Przed montażem sprawdź, czy wszystkie akcesoria są kompletne.
Krok 2. Podłącz zasilanie i łatkę światłowodową Sznurek
Włącz zasilanie; podłącz port wyjściowy źródła światła za pomocą patchcord światłowodowy.
Krok 3. Aktywuj źródło światła
Włącz zasilanie źródła światła. Uwaga: na tym etapie prąd roboczy i moc odpowiadają parametrom ustawionym przez hosta komputer podczas ostatniego wyłączenia; jeśli wymagana jest regulacja, te ustawienia można modyfikować za pomocą oprogramowania. Uwaga: jest to surowo zabronione do podłączania lub odłączania złączy światłowodowych, gdy źródło światła jest włączone aktywny.
Setp4.Zamknij
Po użyciu należy odłączyć przewód zasilający.
|
Nazwa |
Długość fali |
Moc wyjściowa |
Typ włókna |
Wymiar |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
Źródło światła ASE |
C: pasmo C |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC:Moduł |
np.: ASE-C-20-SM-MC
(Informacje dotyczące zamówienia: Mikromoduł szerokopasmowego źródła światła ASE w paśmie C, 20 mW moc wyjściowa, ze światłowodem SM, pakiet mikromodułów).
W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com
● Warunki wyceny
(1) EXW:
Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.
(2) DAP:
Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.
(3)Inne
● Warunki płatności
Dostępne są PayPal i T/T.
Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)
Międzynarodowa logistyka może zająć 3-5 dni roboczych.
Aby temu zapobiec, należy unikać częstego podłączania/odłączania złączy światłowodowych gromadzenie się kurzu i uszkodzenie powierzchni czołowej.
● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Zakryj nieużywane złącza zatyczkami przeciwpyłowymi.
● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.
2. Zapewnienie jakości i obsługa posprzedażna — światło szerokopasmowe ASE w paśmie C Mikromoduł źródłowy
● Okres gwarancji:
Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.
● Wyłączenia z bezpłatnej gwarancji:
W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:
(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.
(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.
(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.
(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.
(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.
(6) Uszkodzenie lub utrata podczas transportu.
