Szerokopasmowe źródło światła ASE w paśmie C

Spis treści

1. Wprowadzenie Szerokopasmowe źródło światła ASE w paśmie C

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Etapy operacji

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

To szerokopasmowe źródło światła ASE należy do firmy niespójne źródło światła, czyli emisja spontaniczna generowana przez a półprzewodnikowe włókno kwarcowe domieszkowane erbem, pompowane laserowo. Spłaszczenie widmowe technologia umożliwia uzyskanie szerokopasmowego, płaskiego widma, a długość fali obejmuje pasmo C, i płaskość widma <2dB, osiągnięta dzięki włóknu SM lub PM moc wyjściowa, opcja wielopoziomowego zasilania, odpowiednia do zastosowań w czujnikach światłowodowych.

Produkt Dane techniczne

Cechy produktu

● Wysoka stabilność Wyjście;

● Mieszkanie widmo;

● DB9 Komunikacja żeńska (RS232) dla łatwej integracji.

Aplikacje produktów

● Światłowód wyczuwanie;

● Medyczne obrazowanie;

● Telekomunikacja;

● Optyczny testowanie urządzenia.

Produkt Szczegóły

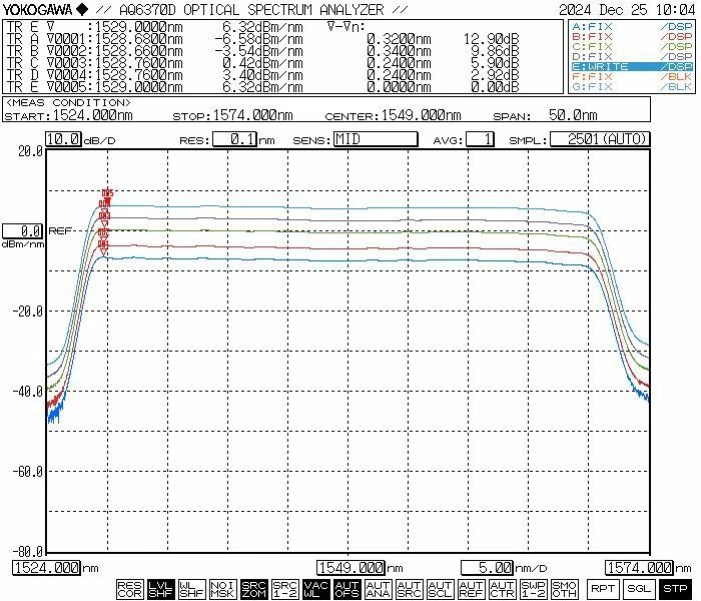

● Typowe widmo:

● Akcesoria standardowe

Operacja Kroki

Krok 1. Rozpakowanie i montaż: Przed montażem sprawdź, czy akcesoria są kompletne.

Krok 2. Podłączanie zworek światłowodowych: otwarte osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu oraz podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Krok 3. Podłączanie zasilacza i kabla szeregowego: Podłącz moduł źródła światła i zasilacz; podłączyć moduł źródła światła i komputer za pomocą kabla sygnałowego USB-RS232. (Uwaga: komputer musi najpierw zainstalować sterownik portu szeregowego. Można znaleźć sterownik na płycie CD-ROM lub można uzyskać od firmy Box Optronics.)

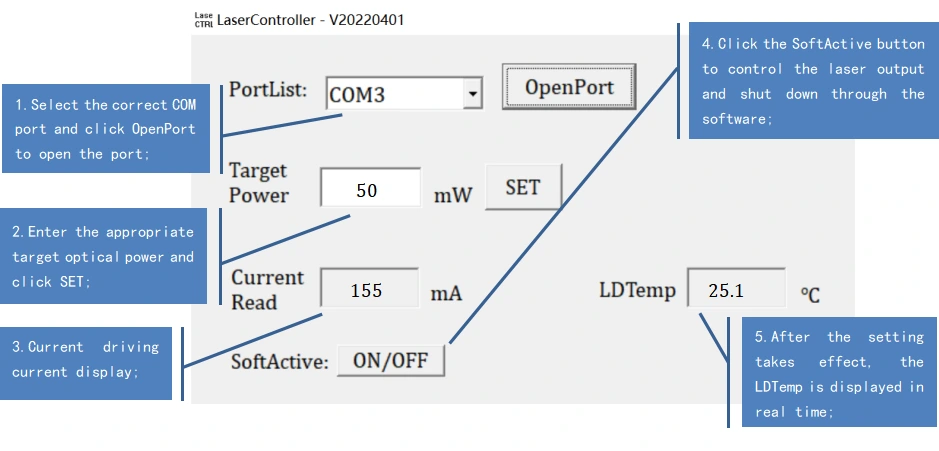

Setp4. Zastosowanie: otwórz źródło światła przełącznik aktywacji; kontrolka wyjścia źródła światła świeci się i jest moc wyjściowa optyczna. W tym momencie wartość prądu roboczego i mocy optycznej to parametry ustawione przez komputer hosta podczas ostatniego wyłączenia. Mogą być modyfikowane i zapisywane w oprogramowaniu komputera hosta (tylko dla wersji modelu z regulowaną mocą).

Krok 5. Po użyciu: kliknij zamknięcie przycisk, wyłącz zasilanie i odłącz łącze światłowodowe.

Zamawianie informacje

np.: ASE-C-50-SM-T-M

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła ASE w paśmie C, moc wyjściowa 50 mW moc, ze światłowodem SM, regulacja mocy, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Nie zaleca się częstego podłączania i odłączania światłowodu złącze na końcu wyjściowym. Pomaga to uniknąć zanieczyszczenia pyłem, który może zwiększyć tłumienność wtrąceniową lub spowodować spalenie końcówki złącza.

● Podczas uruchamiania najpierw sprawdź, czy wyłącznik zasilania i stacyjka są włączone są wyłączone, a następnie podłącz zasilanie. Podczas zamykania należy najpierw wyłączyć przełącznik kluczykowy; po zgaśnięciu kontrolki stanu odłącz zasilanie. Zrób nie odłączać zasilania bezpośrednio podczas działania źródła światła.

● Dla modeli szerokopasmowych źródeł światła ASE o mniejszej mocy wyjściowej niż 200 mW, wyjściowe złącze światłowodowe można podłączyć do innego złącza jednomodowego urządzeń światłowodowych poprzez wyjmowany adapter (kołnierz światłowodowy). Jednakże, jeśli powierzchnia końcowa złącze światłowodowe jest zanieczyszczone, jest ono bardzo podatne na oparzenia po włączeniu lasera – nawet jeśli moc lasera jest bardzo niska. Dlatego przed podłączeniem złącza światłowodowego należy zastosować światłowód specjalistyczny narzędzia czyszczące, aby dokładnie oczyścić powierzchnię czołową. Dodatkowo użyj błonnika inspektor powierzchni czołowej, aby dokładnie sprawdzić powierzchnię i upewnić się, że jest ona kompletna wolne od kurzu i zanieczyszczeń przed wykonaniem połączenia poprzez światłowód kołnierz. Podczas czyszczenia, kontroli i podłączania złącza światłowodowego należy musisz upewnić się, że źródło światła jest w stanie wyłączonym; pod nr okolicznościach należy wykonywać te czynności przy włączonym źródle światła emitujące światło. Po zakończeniu użytkowania i odłączeniu złącza od innych elementów światłowodu, należy natychmiast zakryć złącze światłowodu z ochronną osłoną przeciwpyłową.

● Modele szerokopasmowych źródeł światła ASE o mocy wyjściowej 200 mW lub wyższe mogą posiadać pigtail wyjściowy zakończony złączem FC/APC. Jednakże to złącze jest przeznaczone wyłącznie do zasilania wyjściowego inicjowanego przez użytkownika monitorowania (poprzez podłączenie do miernika mocy optycznej) lub do współpracy z Kolimator światłowodowy z zakończeniem FC do kierowania wyjścia lasera w wolną przestrzeń. To zdecydowanie nie zaleca się stosowania adaptera kołnierzowego do bezpośredniego łączenia tego elementu złącze z pigtailami innych włókien lub urządzeń będących własnością użytkownika; robiąc to niesie ze sobą znaczne ryzyko uszkodzenia zarówno złącza światłowodowego, jak i kabla samego wzmacniacza. Jeśli wymagane jest połączenie z innymi włóknami, tak jest zaleca się stosowanie łączenia termojądrowego; ponadto upewnij się, że typy łączone włókna są wzajemnie kompatybilne.

● Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; sklep w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
