Szerokopasmowe źródło światła ASE o niskiej płaskości w paśmie C

Spis treści

1. Wprowadzenie Szerokopasmowe źródło światła ASE o niskiej płaskości w paśmie C

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Etapy operacji

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

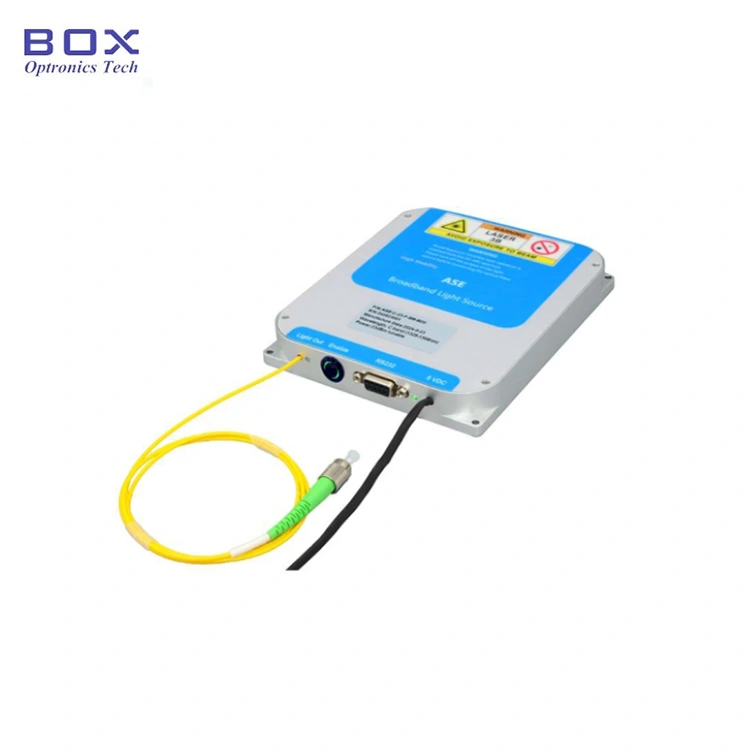

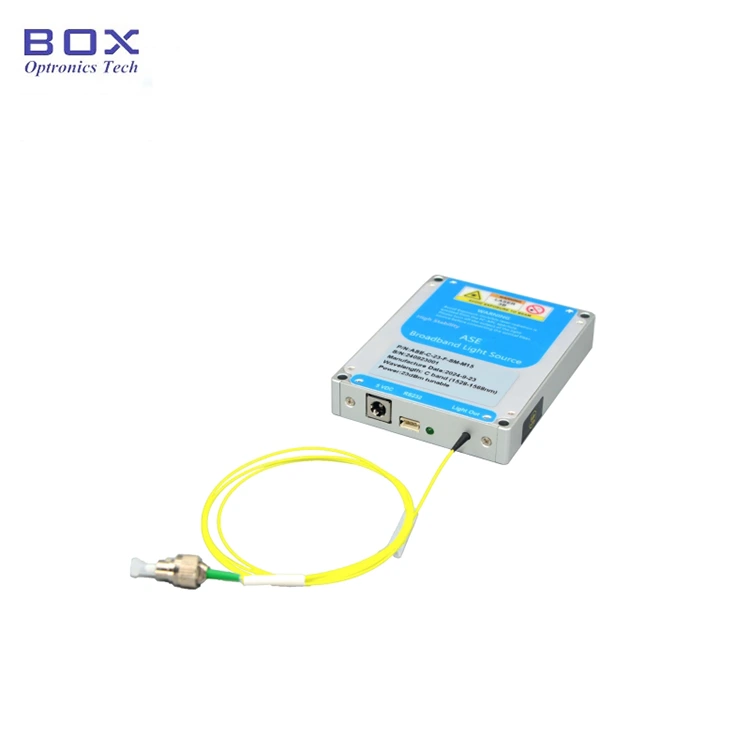

Jest to niespójny ASE o niskiej płaskości pasma C Szerokopasmowe źródło światła, czyli emisja spontaniczna generowana przez a laser półprzewodnikowy w włóknie kwarcowym domieszkowanym erbem, o widmie 1526 ~ 1566 nm zasięg i moc wyjściowa 10/20/30/50mW. W zestawie kompletny zestaw akcesoriów; dostarczona instrukcja obsługi. Nadaje się do światłowodów testowanie urządzeń, produkcja siatek FBG, obrazowanie medyczne itp. Proszę zabrać środki ostrożności przed wilgocią, kurzem i korozją; należy go przechowywać w suchym miejscu miejsce.

Produkt Dane techniczne

Cechy produktu

● Koszt skuteczny;

● Szerokie spektrum;

● Wysoka stabilność mocy wyjściowej.

Aplikacje produktów

● Optyczny wykrywanie włókien;

● Medyczne obrazowanie;

● Testowanie urządzeń światłowodowych.

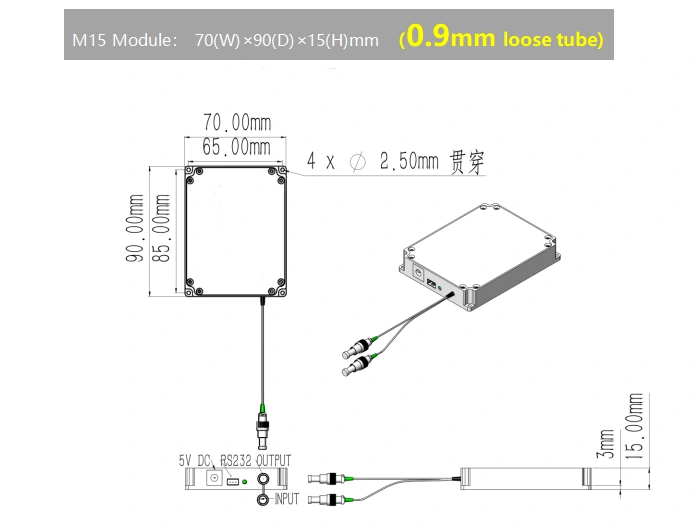

Produkt Szczegóły

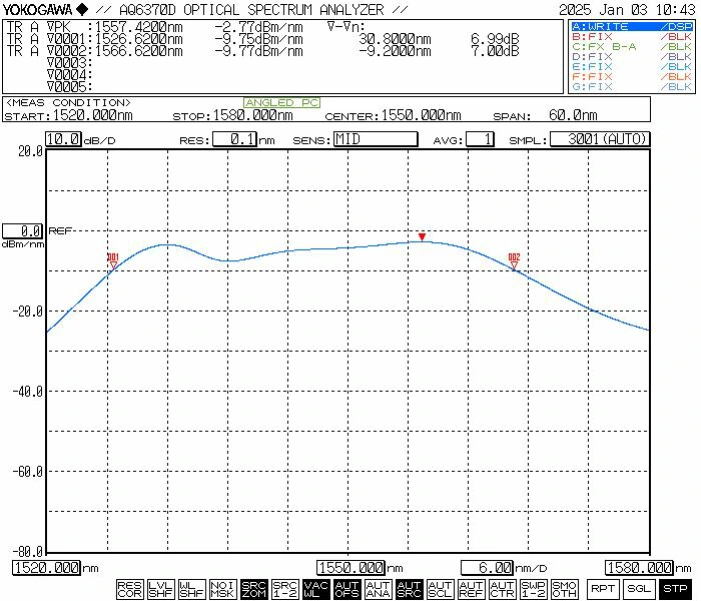

● Typowe widmo

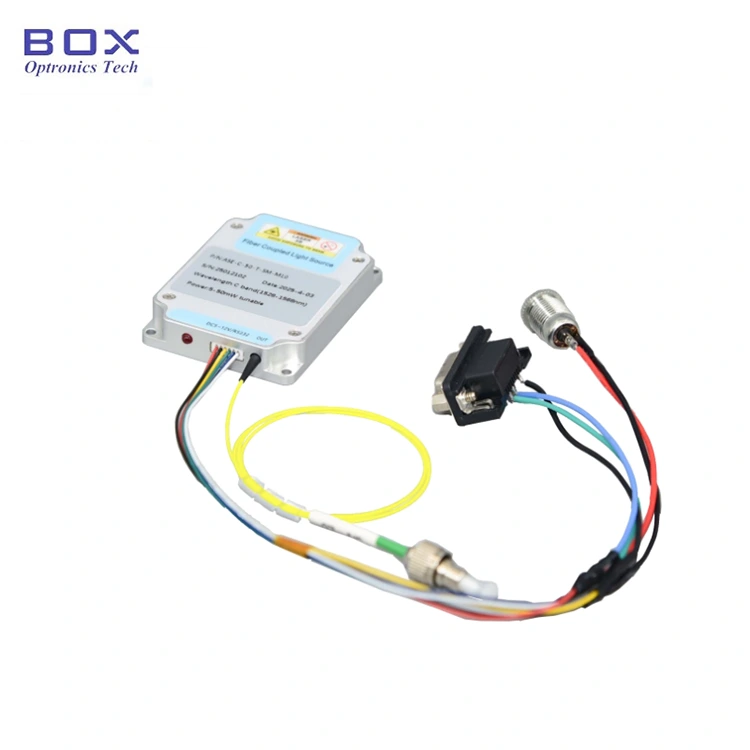

● Akcesoria standardowe

Operacja Kroki

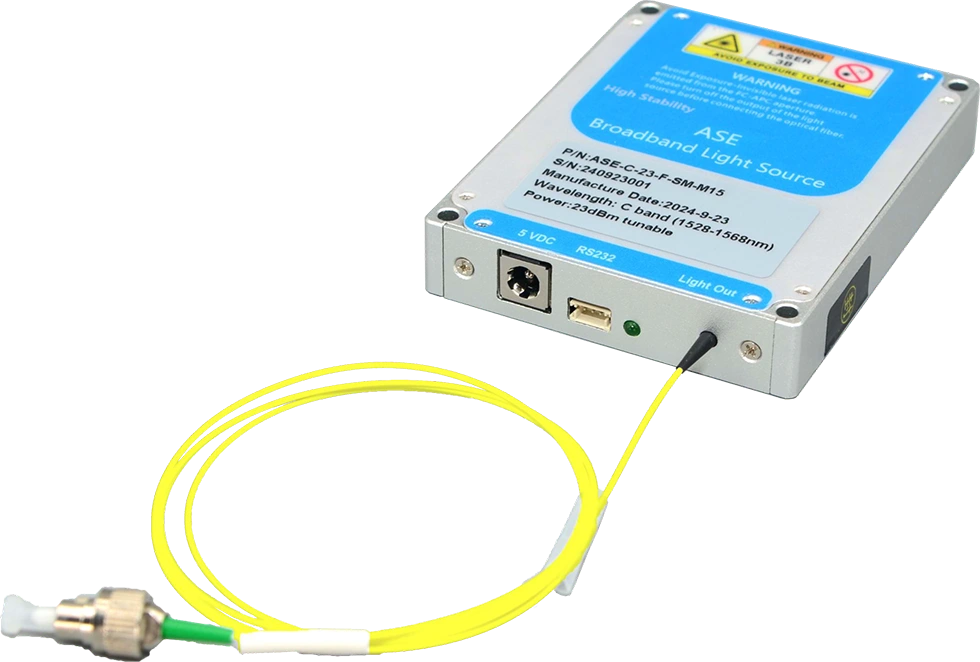

Krok 1. Wygląd: Od lewej do prawej - moc port, interfejs komunikacji szeregowej ZH2.54 (3-pinowy), diodę LED wskaźnika zasilania i jednomodowy port światłowodowy dla wyjścia optycznego.

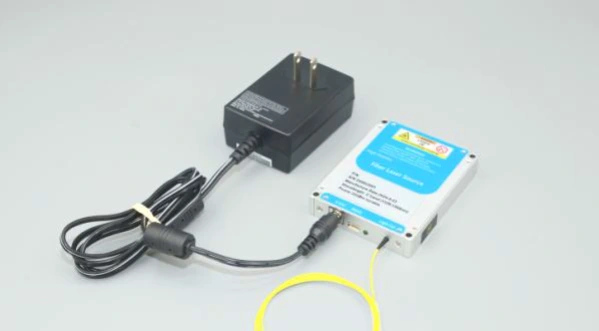

Krok 2. Zasilanie: ustawienie domyślne port wejściowy zasilania to DC 5,5 × 2,1 mm interfejs; pasujący zasilacz prądu stałego 5 V jest dołączony do urządzenia przesyłki. Sposób podłączenia zasilacza do źródła światła moduł pokazano na załączonym rysunku; upewnij się, że używasz tylko oryginalny, dołączony zasilacz. Użycie niezgodnej mocy adaptera może spowodować uszkodzenie źródła światła. Alternatywnie wersja dostępny jest kabel zasilający ze złączem w kształcie litery U ułatwić podłączenie do zasilacza impulsowego; jednak ta opcja musi być wyraźnie wymagane w momencie zakupu.

Krok 3. Podłączanie kabli światłowodowych: Zdejmij osłonę przeciwpyłową ze złącza światłowodowego i sprawdź powierzchnię końcową światłowodu; przed podłączeniem do innego urządzenia należy upewnić się, że jest on wolny od zanieczyszczeń i uszkodzeń komponenty światłowodowe lub sprzęt testowy. W przypadku źródeł światła o dużej mocy tak zaleca się stosowanie do połączenia złączy termojądrowych.

Setp4.Podłączanie źródła światła Moduł do komputera głównego: Użyj oryginalnego kabla szeregowego USB do RS232 dołączone do modułu źródła światła umożliwiające podłączenie modułu do komputera. Komputer wymaga wcześniejszej instalacji dedykowanego sterownika portu szeregowego prawidłowo rozpoznać kabel USB-RS232; w przeciwnym razie zrobi to oprogramowanie hosta nie będzie w stanie nawiązać prawidłowego połączenia ani komunikować się ze światłem moduł źródłowy. Aby uzyskać niezbędny sterownik, skontaktuj się z firmą Box Optronics.

Krok 5. Oprogramowanie: W przypadku produktów z modułem źródła światła ASE z regulowaną mocą, optyczną moc wyjściową można regulować za pomocą oprogramowania hosta; dla stałej mocy modeli nie można regulować poziomu mocy.

Zamawianie informacje

np.: ASE-C-F7-20-SM-M

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła ASE o niskiej płaskości w paśmie C, płaskość widmowa ≤7dB, 20mW moc wyjściowa, ze światłowodem SM, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● W warunkach czystej powierzchni czołowej włókna jednomodowe (takie jak Hi-1060, PM980, G652D lub PM1550) mają teoretyczną tolerancję mocy około 200 mW światła ciągłego. W związku z tym w przypadku źródeł światła i wzmacniacze o mocy wyjściowej poniżej 200 mW, wyjściowe złącza światłowodowe można podłączyć do innych urządzeń światłowodowych jednomodowych za pomocą standardowych adapterów (kołnierze światłowodowe). Jeśli jednak powierzchnia końcowa złącza światłowodowego jest zanieczyszczona, może to nastąpić jest bardzo podatny na wypalenie w momencie aktywacji lasera – nawet jeśli moc lasera jest bardzo niska. Dlatego przed wykonaniem jakichkolwiek połączeń światłowodowych należy powierzchnię końcową złącza należy dokładnie oczyścić za pomocą specjalistycznego środka czyszczącego do włókien narzędzia. Ponadto należy zachować ostrożność podczas korzystania z inspektora powierzchni czołowych włókien sprawdź powierzchnię, aby upewnić się, że jest całkowicie wolna od kurzu i zanieczyszczeń przed przystąpieniem do podłączenia poprzez kołnierz światłowodowy.

● Podczas czyszczenia, sprawdzania lub podłączania złączy światłowodowych musi upewnić się, że źródło światła nie emituje światła; pod żadnym pozorem czy operacje należy wykonywać przy włączonym świetle. Po zakończeniu użytkowania a po odłączeniu od innych złączy światłowodowych złącze musi być wyposażone w osłonę przeciwpyłową.

● Jeśli włókno wyjściowe wymaga podłączenia do innego światłowodu, tak właśnie jest zaleca się użycie spawarki termojądrowej.

● Nie zaleca się częstego wkładania i wyjmowania światłowodu złącza na końcu wyjściowym, aby zapobiec zanieczyszczeniu pyłem, które może prowadzić do zwiększonej tłumienności wtrąceniowej lub uszkodzenia powierzchni czołowych złącza światłowodowego.

● Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; sklep w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
