Szerokopasmowe źródło światła ASE 1064nm

Spis treści

1. Wprowadzenie Szerokopasmowe źródło światła ASE 1064nm

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Kroki operacji

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Jest to szerokopasmowe źródło światła ASE o długości fali 1064 nm Lasery światłowodowe i półprzewodnikowe domieszkowane iterbem, o widmie 1040 ~ 1080 nm zasięg i moc wyjściowa 10/20/30/50/100/500/1000mW. Kompletny zestaw akcesoria w zestawie; dostarczona instrukcja obsługi. Nadaje się do testowania urządzeń światłowodowych, produkcji siatek FBG, zastosowań medycznych obrazowanie itp. Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; to należy przechowywać w suchym miejscu.

Specyfikacje produktu

Cechy produktu

● Widmowy płaskość; 

● Wyjście moc jest opcjonalna i regulowana;

● Wysoka stabilność moc wyjściowa;

● Moduł/blat podwójne opcje z monitorowaniem komunikacji dla łatwej integracji.

Zastosowania produktów

● Wykrywanie włókien;

● Obrazowanie medyczne;

● Urządzenie światłowodowe testowanie.

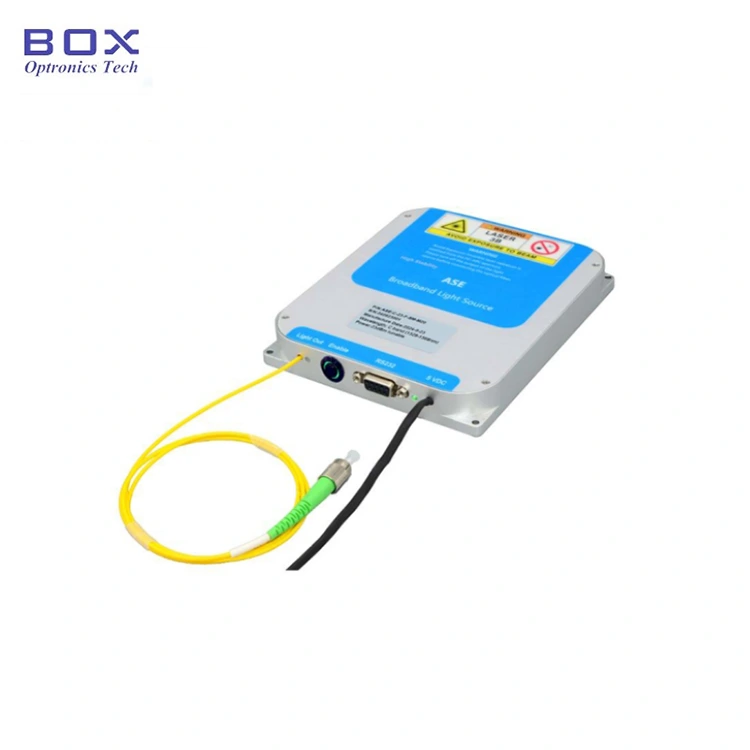

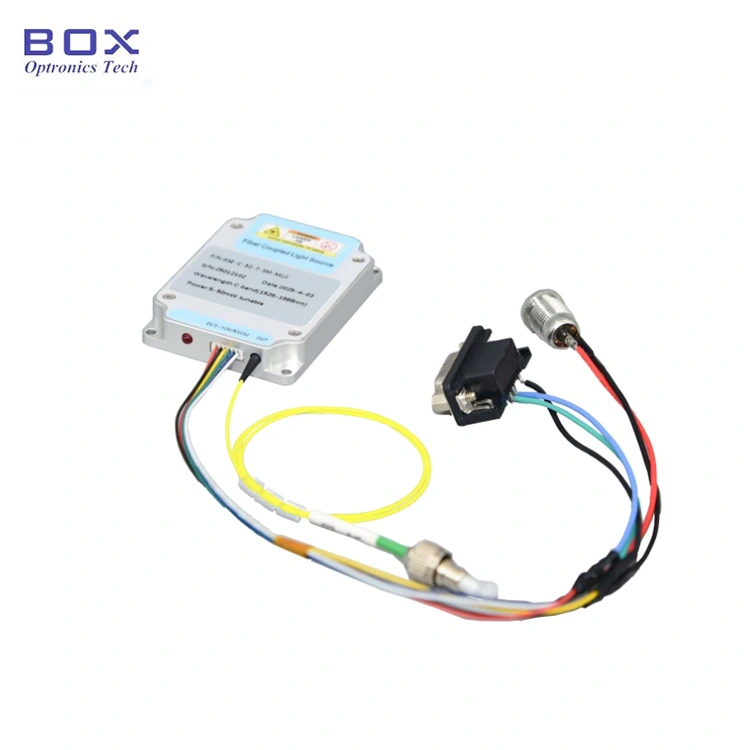

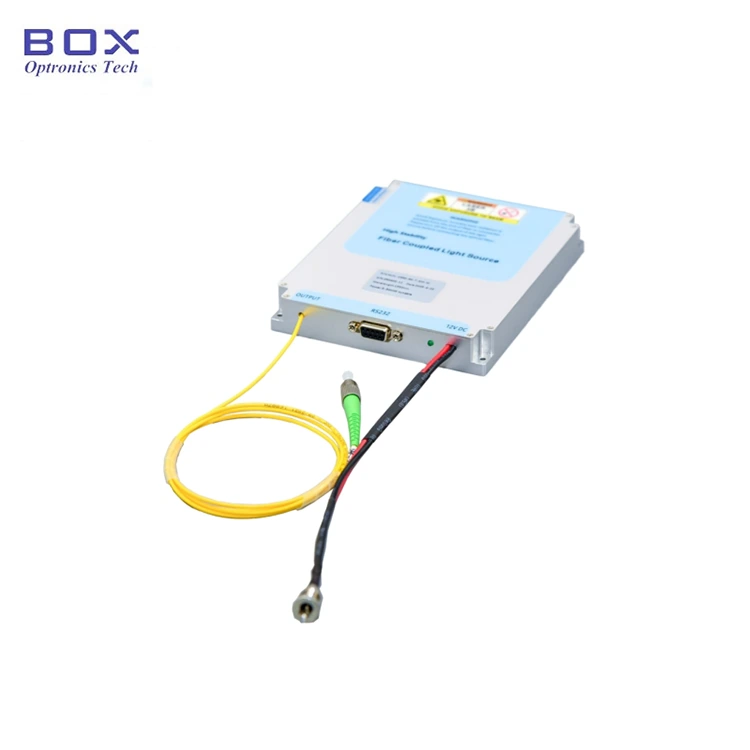

Produkt Szczegóły

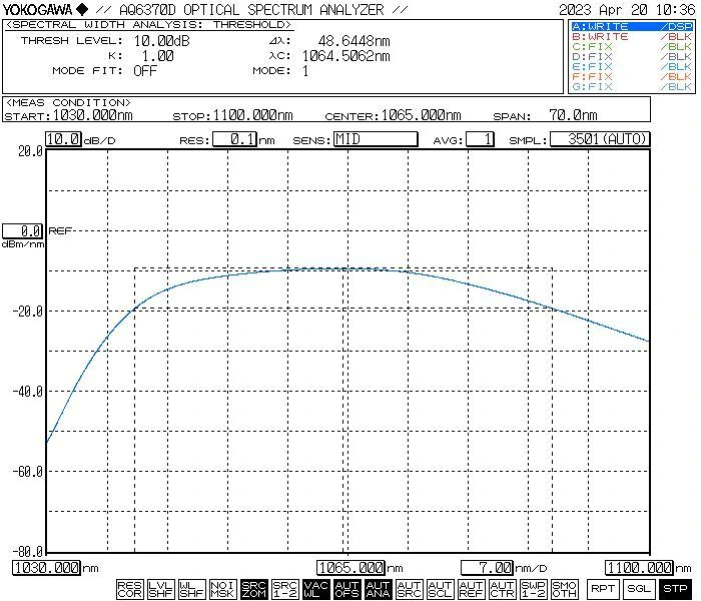

● Typowe widmo

● Akcesoria standardowe

Kroki operacji

Krok 1. Rozpakowanie i montaż: Proszę sprawdź, czy akcesoria są kompletne

przed montażem.

Krok 2. Podłączanie zworek światłowodowych: Otwarte osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu oraz podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Krok 3.Podłączanie zasilacza i Kabel szeregowy: podłącz moduł źródła światła i zasilacz; połączyć moduł źródła światła i komputer za pomocą kabla sygnałowego USB-RS232. (Uwaga: Komputer musi najpierw zainstalować sterownik portu szeregowego. Kierowca może być można znaleźć na płycie CD-ROM lub uzyskać od firmy Box Optronics.)

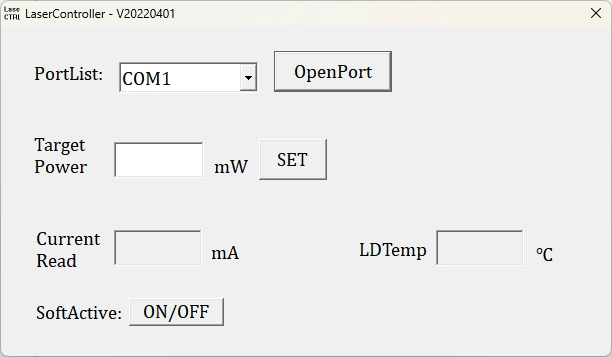

Setp4.Use: Otwórz źródło światła przełącznik aktywacji; kontrolka wyjścia źródła światła świeci się i jest moc wyjściowa optyczna. W tym momencie wartość prądu roboczego i mocy optycznej to parametry ustawione przez komputer hosta podczas ostatniego wyłączenia. Mogą być modyfikowane i zapisywane w oprogramowaniu komputera hosta (tylko dla wersji modelu z regulowaną mocą).

Krok 5. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: ASE-1064-10-SM-T-M20

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła ASE 1064 nm, moc wyjściowa 10 mW moc, regulacja mocy, ze światłowodem SM Hi1060, pakiet modułów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Nie zaleca się częstego podłączania i odłączania światłowodu złącze na końcu wyjściowym. Pomaga to uniknąć zanieczyszczenia pyłem, który może zwiększyć tłumienność wtrąceniową lub spowodować spalenie końcówki złącza.

● Podczas uruchamiania najpierw sprawdź, czy wyłącznik zasilania i stacyjka są włączone są wyłączone, a następnie podłącz zasilanie. Podczas zamykania należy najpierw wyłączyć przełącznik kluczykowy; po zgaśnięciu kontrolki stanu odłącz zasilanie. Zrób nie odłączać zasilania bezpośrednio podczas działania źródła światła.

● Dla modeli szerokopasmowych źródeł światła ASE o mniejszej mocy wyjściowej niż 200 mW, wyjściowe złącze światłowodowe można podłączyć do innego złącza jednomodowego urządzeń światłowodowych poprzez wyjmowany adapter (kołnierz światłowodowy). Jednakże, jeśli powierzchnia końcowa złącze światłowodowe jest zanieczyszczone, jest ono bardzo podatne na oparzenia po włączeniu lasera – nawet jeśli moc lasera jest bardzo niska. Dlatego przed podłączeniem złącza światłowodowego należy zastosować światłowód specjalistyczny narzędzia czyszczące, aby dokładnie oczyścić powierzchnię czołową. Dodatkowo użyj błonnika inspektor powierzchni czołowej, aby dokładnie sprawdzić powierzchnię i upewnić się, że jest ona kompletna wolne od kurzu i zanieczyszczeń przed wykonaniem połączenia poprzez światłowód kołnierz. Podczas czyszczenia, kontroli i podłączania złącza światłowodowego należy musisz upewnić się, że źródło światła jest w stanie wyłączonym; pod nr okolicznościach należy wykonywać te czynności przy włączonym źródle światła emitujące światło. Po zakończeniu użytkowania i odłączeniu złącza od innych elementów światłowodu, należy natychmiast zakryć złącze światłowodu z ochronną osłoną przeciwpyłową.

● Modele szerokopasmowych źródeł światła ASE o mocy wyjściowej 200 mW lub wyższe mogą posiadać pigtail wyjściowy zakończony złączem FC/APC. Jednakże to złącze jest przeznaczone wyłącznie do zasilania wyjściowego inicjowanego przez użytkownika monitorowania (poprzez podłączenie do miernika mocy optycznej) lub do współpracy z Kolimator światłowodowy z zakończeniem FC do kierowania wyjścia lasera w wolną przestrzeń. To zdecydowanie nie zaleca się stosowania adaptera kołnierzowego do bezpośredniego łączenia tego elementu złącze z pigtailami innych włókien lub urządzeń będących własnością użytkownika; robiąc to niesie ze sobą znaczne ryzyko uszkodzenia zarówno złącza światłowodowego, jak i kabla samego wzmacniacza. Jeśli wymagane jest połączenie z innymi włóknami, tak jest zaleca się stosowanie łączenia termojądrowego; ponadto upewnij się, że typy łączone włókna są wzajemnie kompatybilne.

● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
