Szerokopasmowe źródło światła ASE w paśmie L

Spis treści

1. Wprowadzenie Szerokopasmowe źródło światła ASE w paśmie L

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Etapy operacji

7. Informacje dotyczące zamówienia

8. Arkusz danych

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

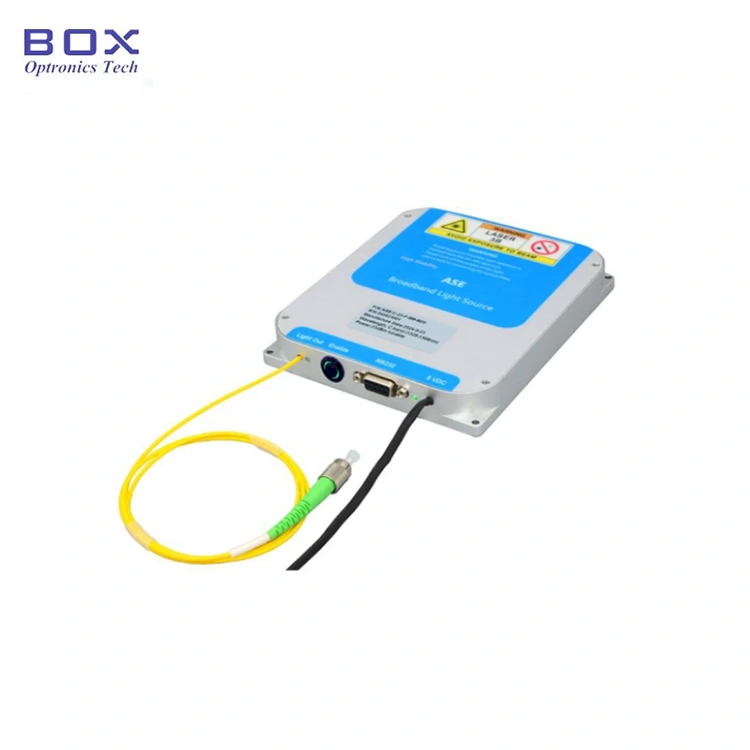

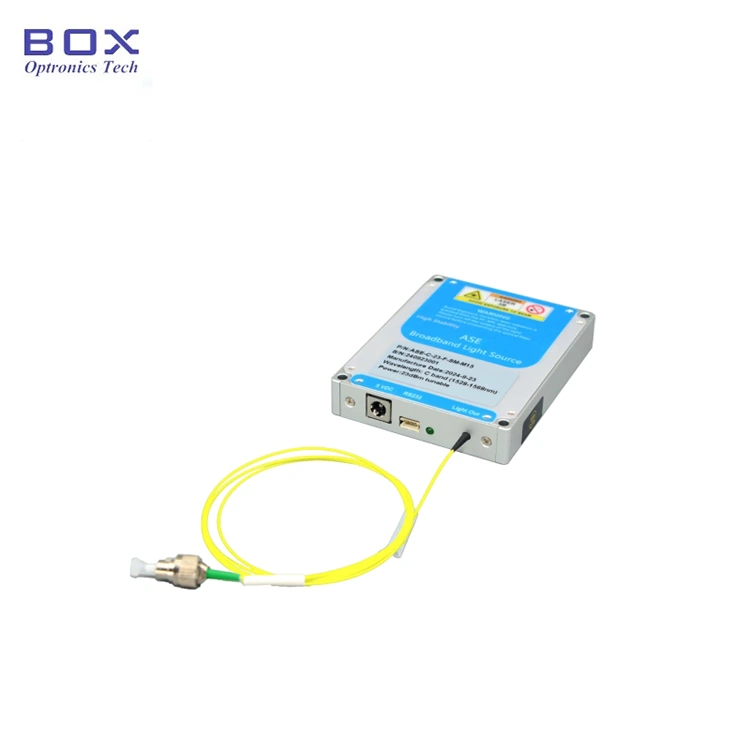

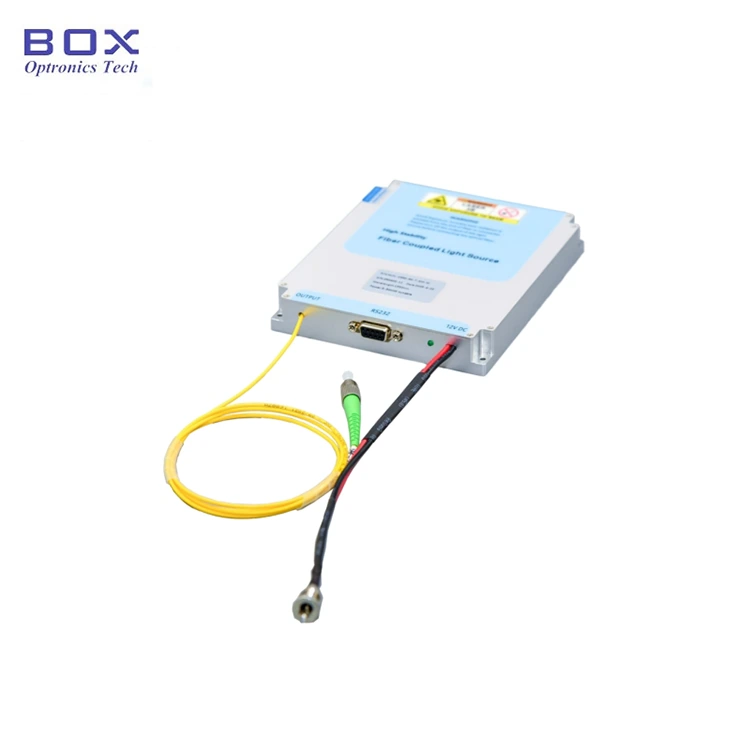

Wprowadzenie produktu

Jest to szerokopasmowe źródło światła ASE w paśmie L stabilne źródło światła o dużej mocy 10~200mW i zakresie długości fali w paśmie L (1567~1603nm). Zaprojektowany do zastosowań wymagających dużej precyzji, zapewnia szerokie spektrum i niski poziom szumów, dzięki czemu idealnie nadaje się do komunikacji optycznej, wykrywania światłowodów i obrazowanie medyczne.

Produkt Dane techniczne

Cechy produktu

● Widmowy płaskość ≤2,5 dB;

● Moc wyjściowa 10/20/50/100/200 mW, regulacja w zakresie 10 ~ 100%;

● DB9 Komunikacja żeńska (RS232) dla łatwej integracji.

1. Zastosowania produktu – pasmo L ASE Szerokopasmowe źródło światła

● Optyczny wykrywanie włókien;

● Medyczne obrazowanie;

● Optyczny łączność światłowodowa.

Produkt Szczegóły

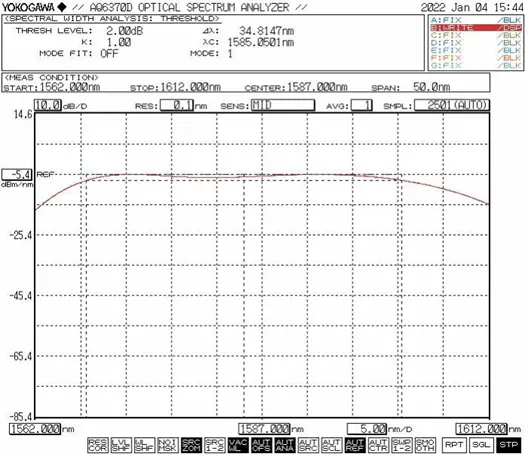

● Typowe widmo

● Akcesoria standardowe

Operacja Kroki

Krok 1. Rozpakowanie i montaż: Proszę sprawdź, czy akcesoria są kompletne

przed montażem.

Krok 2. Podłączanie zworek światłowodowych: Otwarte osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu oraz podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

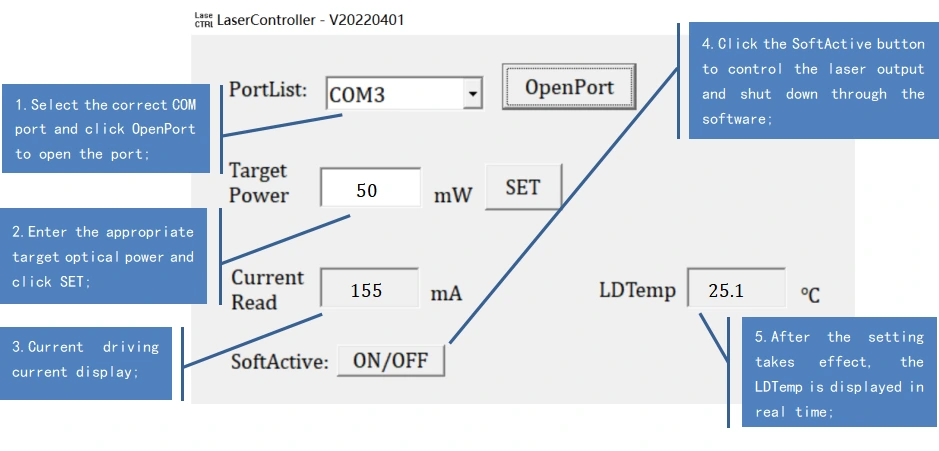

Krok 3.Podłączanie zasilacza i Kabel szeregowy: podłącz moduł źródła światła i zasilacz; połączyć moduł źródła światła i komputer za pomocą kabla sygnałowego USB-RS232. (Uwaga: Komputer musi najpierw zainstalować sterownik portu szeregowego. Kierowca może być można znaleźć na płycie CD-ROM lub uzyskać od firmy Box Optronics.)

Setp4.Use: Otwórz źródło światła przełącznik aktywacji; kontrolka wyjścia źródła światła świeci się i jest moc wyjściowa optyczna. W tym momencie wartość prądu roboczego i mocy optycznej to parametry ustawione przez komputer hosta podczas ostatniego wyłączenia. Mogą być modyfikowane i zapisywane w oprogramowaniu komputera hosta (tylko dla wersji modelu z regulowaną mocą).

Krok 5. Po użyciu: kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: ASE-L-2H-SM-T-B

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła ASE w paśmie L, moc wyjściowa 200 mW moc, regulacja mocy, ze włóknem SM, pakiet stacjonarny).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Nie zaleca się częstego podłączania i odłączania światłowodu złącze na końcu wyjściowym. Pomaga to uniknąć zanieczyszczenia pyłem, który może zwiększyć tłumienność wtrąceniową lub spowodować spalenie końcówki złącza.

● Podczas uruchamiania najpierw sprawdź, czy wyłącznik zasilania i stacyjka są włączone są wyłączone, a następnie podłącz zasilanie. Podczas zamykania należy najpierw wyłączyć przełącznik kluczykowy; po zgaśnięciu kontrolki stanu odłącz zasilanie. Zrób nie odłączać zasilania bezpośrednio podczas działania źródła światła.

● Jeśli włókno wyjściowe wymaga podłączenia do innego światłowodu, tak właśnie jest zaleca się użycie spawarki termojądrowej.

● Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; sklep w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
