Szerokopasmowe źródło światła ASE 1030nm

Spis treści

1. Wprowadzenie Szerokopasmowe źródło światła ASE 1030nm

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Jest to szerokopasmowe źródło światła ASE o długości fali 1030 nm Lasery światłowodowe i półprzewodnikowe domieszkowane iterbem, o widmie 1030 nm pokrycie, moc wyjściowa 10/20/30/50/100/500/1000 mW i polaryzacja współczynnik tłumienia tak niski jak 0,2 dB. W zestawie kompletny zestaw akcesoriów; użytkownik dostarczona instrukcja. Nadaje się do światłowodów testowanie urządzeń, produkcja siatek FBG, obrazowanie medyczne itp.

Produkt Dane techniczne

Cechy produktu

● Widmowy płaskość;

● Moc wyjściowa jest opcjonalna i regulowana;

● Długoterminowa długość fali i stabilna moc;

● DB9 Komunikacja żeńska (RS232) dla łatwej integracji.

Aplikacje produktów

● Włókno wyczuwanie;

● Medyczne obrazowanie;

● Włókno testowanie urządzeń optycznych.

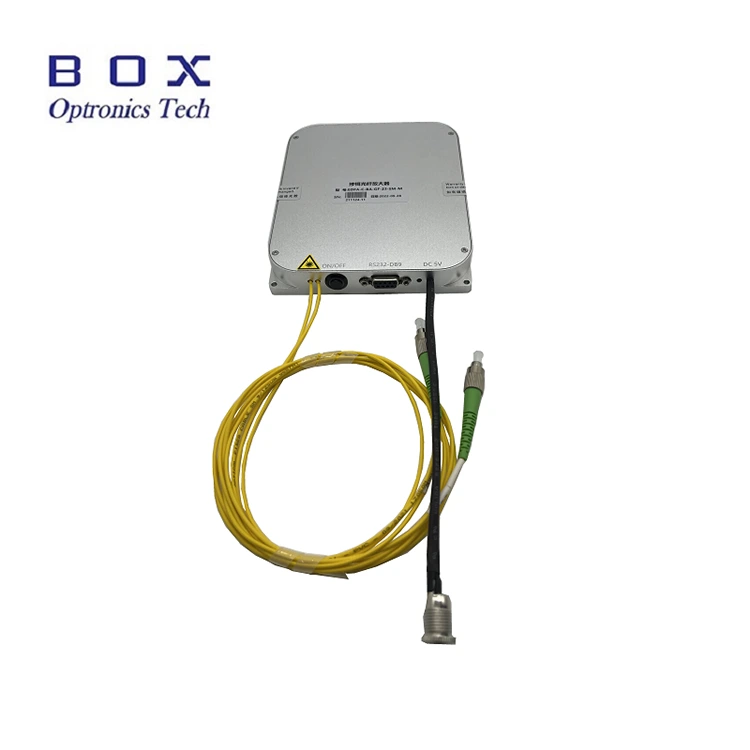

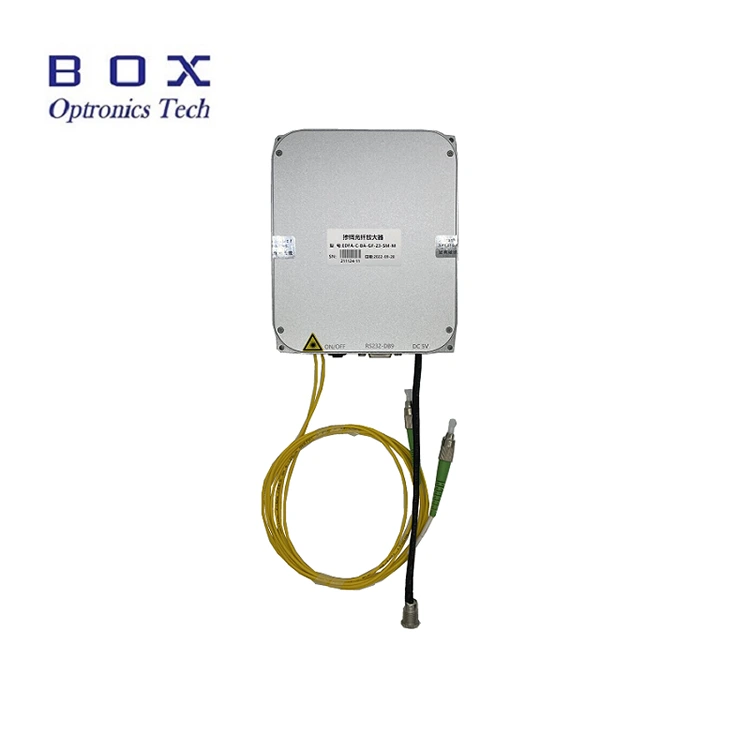

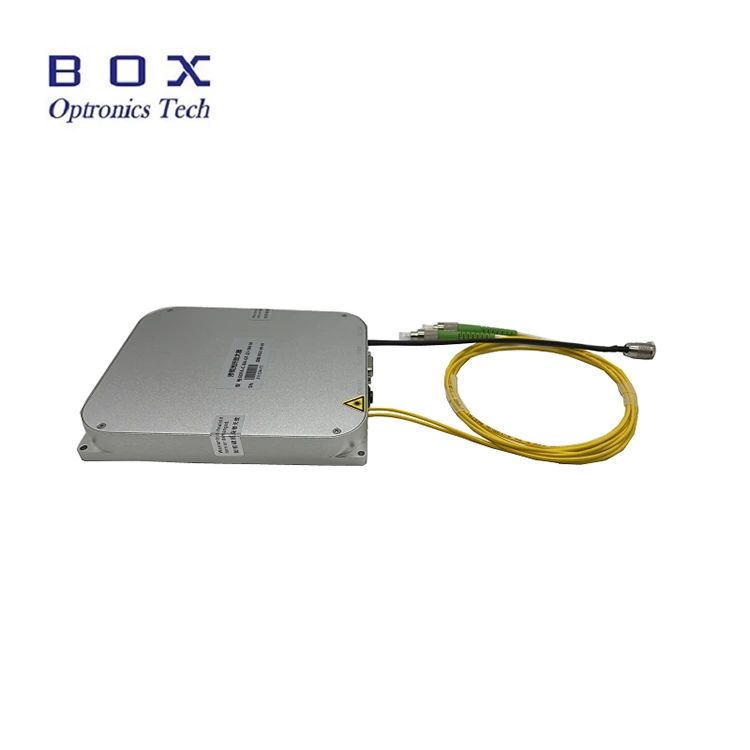

Produkt Szczegóły

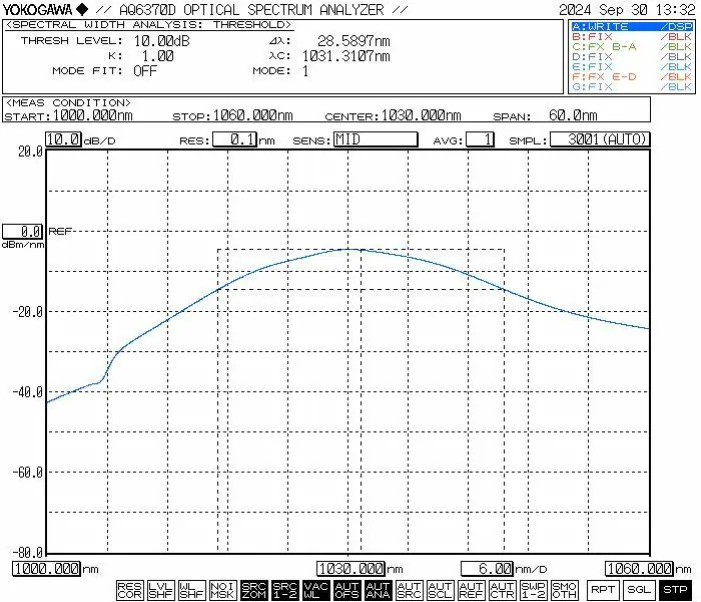

● Typowe widmo

● Akcesoria standardowe

1. Kroki operacji – szerokopasmowe źródło światła ASE 1030nm

Krok 1. Rozpakowanie i montaż: Proszę sprawdź, czy akcesoria są kompletne

przed montażem.

Krok 2. Podłączanie zworek światłowodowych: Otwarte osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu oraz podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń ani uszkodzeń.

Krok 3.Podłączanie zasilacza i Kabel szeregowy: podłącz moduł źródła światła i zasilacz; połączyć moduł źródła światła i komputer za pomocą kabla sygnałowego USB-RS232. (Uwaga: Komputer musi najpierw zainstalować sterownik portu szeregowego. Kierowca może być można znaleźć na płycie CD-ROM lub uzyskać od firmy Box Optronics.)

Setp4.Use: Otwórz źródło światła przełącznik aktywacji; kontrolka wyjścia źródła światła świeci się i jest moc wyjściowa optyczna. W tym momencie wartość prądu roboczego i mocy optycznej to parametry ustawione przez komputer hosta podczas ostatniego wyłączenia. Mogą być modyfikowane i zapisywane w oprogramowaniu komputera hosta (tylko dla wersji modelu z regulowaną mocą).

Krok 5. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: ASE-1030-5HSM-B

(Informacje dotyczące zamówienia: szerokopasmowe źródło światła ASE 1030 nm, moc wyjściowa 500 mW mocy, ze światłowodem SM Hi1060, pakiet stacjonarny).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10-15 dni roboczych. (Jeśli istnieją niektóre w magazynie, zostaną szybciej wysłane.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

● Przed podłączeniem złączy światłowodowych specjalistyczne czyszczenie Do dokładnego oczyszczenia powierzchni końcowych złączy należy użyć narzędzi. Dodatkowo należy użyć inspektora powierzchni czołowej światłowodu, aby zachować ostrożność sprawdź powierzchnie, aby upewnić się, że są całkowicie wolne od kurzu i zanieczyszczeń przed połączeniem ich za pomocą kołnierza światłowodowego. Podczas sprzątania, należy koniecznie sprawdzić i podłączyć końcówki światłowodów czy źródło światła jest w stanie wyłączonym; w żadnym wypadku nie powinno operacje te należy wykonywać podczas transmisji światła. Raz użyte jest zostało ukończone, a złącze zostało odłączone od innego światłowodu złącza światłowodowe, złącze światłowodowe musi być wyposażone w osłonę przeciwpyłową.

● Modele szerokopasmowych źródeł światła ASE o mocy wyjściowej 200 mW lub wyższe mogą posiadać pigtail wyjściowy zakończony złączem FC/APC. Jednakże to złącze jest przeznaczone wyłącznie do zasilania wyjściowego inicjowanego przez użytkownika monitorowania (poprzez podłączenie do miernika mocy optycznej) lub do współpracy z Kolimator światłowodowy z zakończeniem FC do kierowania wyjścia lasera w wolną przestrzeń. To zdecydowanie nie zaleca się stosowania adaptera kołnierzowego do bezpośredniego łączenia tego elementu złącze z pigtailami innych włókien lub urządzeń będących własnością użytkownika; robiąc to niesie ze sobą znaczne ryzyko uszkodzenia zarówno złącza światłowodowego, jak i kabla samego wzmacniacza. Jeśli wymagane jest połączenie z innymi włóknami, tak jest zaleca się stosowanie łączenia termojądrowego; ponadto upewnij się, że typy łączone włókna są wzajemnie kompatybilne.

● Stanowczo odradza się częste zakładanie lub wyjmowanie złącza światłowodowe na porcie wyjściowym, aby zapobiec zapyleniu zanieczyszczenie — które może prowadzić do zwiększonej utraty wtrąceniowej — lub spalenie czoło złącza światłowodowego.

● Podczas uruchamiania upewnij się najpierw, że zarówno włącznik zasilania, jak i stacyjka są wyłączone, następnie podłącz zasilanie. Podczas zamykania, najpierw wyłącz stacyjkę i odłącz zasilanie dopiero po kontrolka wyjścia zgasła. Nigdy bezpośrednio nie odłączaj zasilania zasilania, gdy źródło światła działa.

● Należy zachować środki ostrożności przed wilgocią, kurzem i korozją; to należy przechowywać w suchym miejscu.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
