Dioda laserowa motylkowa DFB 760nm 10mW

Spis treści

1. Wprowadzenie 760nm Dioda laserowa motylkowa DFB o mocy 10 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Jest to dedykowany laser DFB o długości fali 760 nm z 14PINami standardowy pakiet motylkowy, centralna długość fali 760nm, tolerancja długości fali +/-1nm i typowa moc wyjściowa 10mW. Wbudowany TEC, termistor i monitor PD, z doskonałą stabilnością długości fali, zapewniającą długoterminową stabilną pracę. To jest stosowany głównie do wykrywania tlenu. Podłącz ściśle według definicji pinów, pod kontrolą TEC i nadmierne zginanie włókien w celu zapewnienia wydajności i żywotność.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Lasery Well (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

● Wbudowany TEC i izolator optyczny;

● Wysoka stabilność i niski poziom hałasu;

● 14-pinowy, standardowy pakiet motylkowy.

Aplikacje produktów

● Stężenie tlenu wykrywanie i analiza.

● Detektory wykrywające gaz.

● Badania naukowe i Analiza spektralna.

Szczegóły produktu

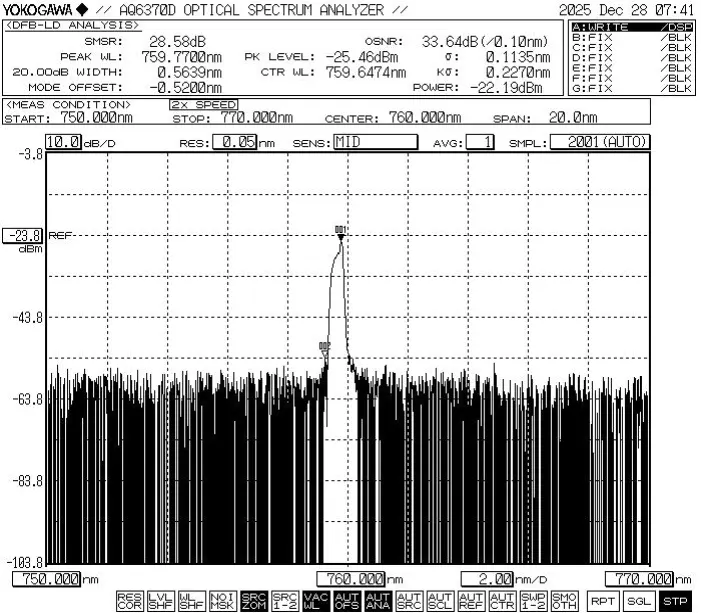

● Typowe widmo: 760nm, tolerancja WL +/-1nm.

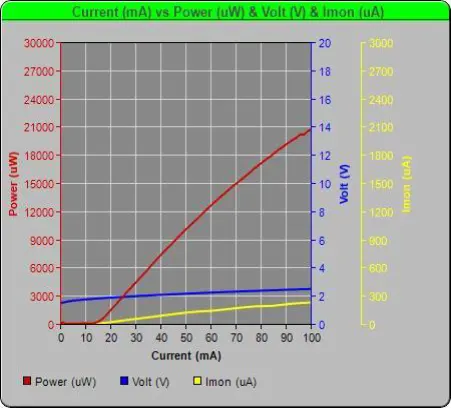

● PIV-760nm 10mW DFB dioda laserowa motylkowa

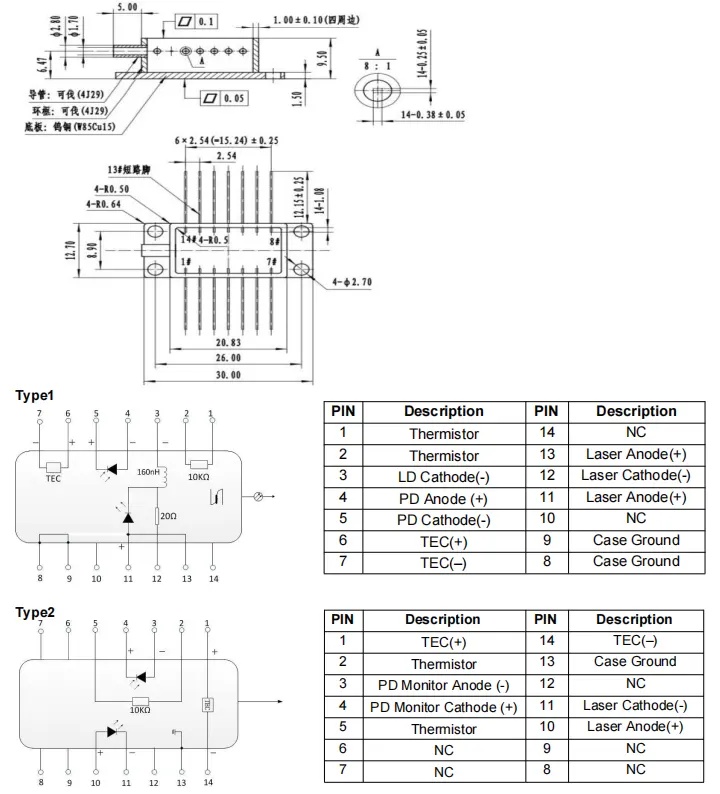

● Rysunek opakowania i rozmieszczenie pinów

Zamawianie informacje

np.: BFLD-D760-10SM-FA2

(Informacje dotyczące zamówienia: dioda laserowa motylkowa DFB 760 nm 10 mW, z SM światłowód, złącze FC/APC, rozmieszczenie pinów typu 2).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
