Laser LAN-WDM 10 mW ze sprzężeniem światłowodowym

Spis treści

1. Wprowadzenie Laser LAN-WDM 10 mW ze sprzężeniem światłowodowym

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

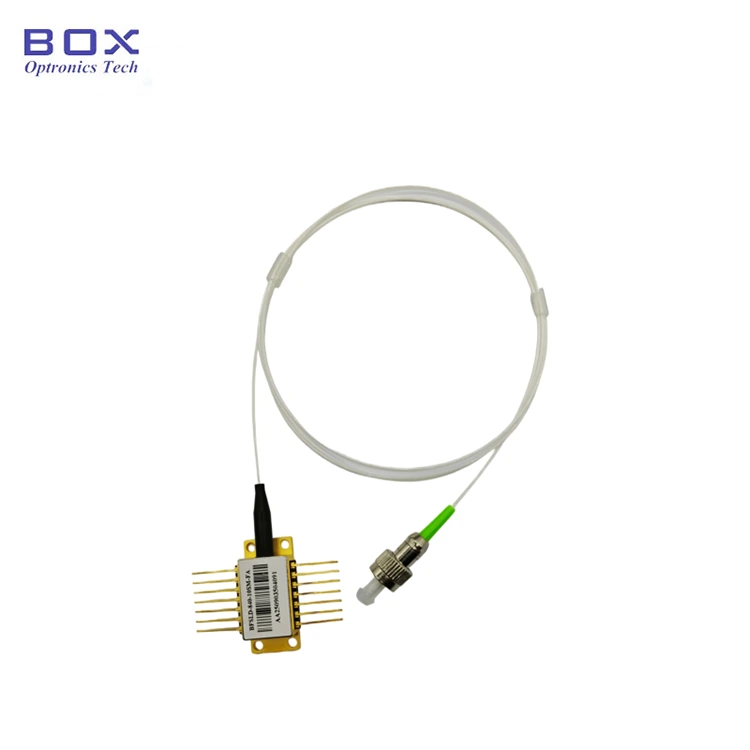

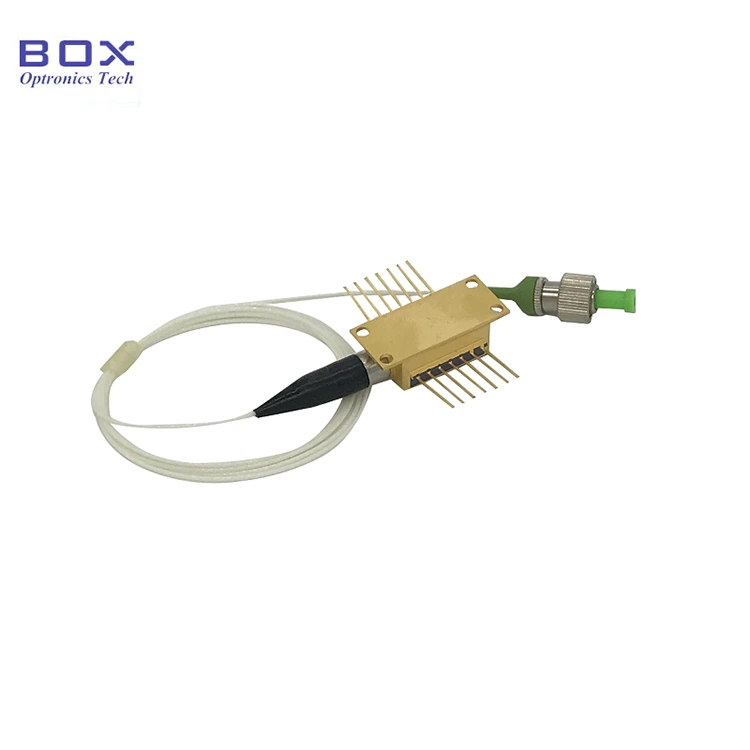

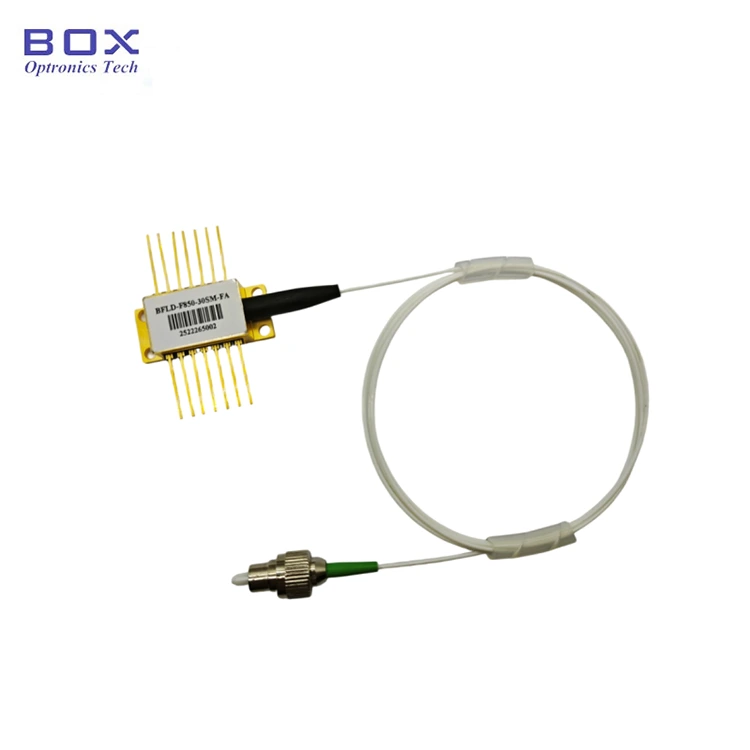

Wprowadzenie produktu

Jest to laser światłowodowy LAN-WDM o mocy 10 mW z... standardowy w branży 14-pinowy pakiet motylkowy, który integruje wbudowaną funkcję TEC, izolator optyczny i termistor. Charakteryzuje się mocą wyjściową do 10 mW, +/-1 nm tolerancja długości fali i niski prąd progowy. Jest idealny do systemów C/DWDM, czujniki światłowodowe i zastosowania źródeł laserowych.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy laser ze studnią (MQW) z rozproszonym sprzężeniem zwrotnym (DFB).

● włókno SM lub pigtail światłowodowy PM;

● moc wyjściowa 10mW;

● 14-pinowe Pakiet BTF z TEC, izolatorem optycznym, termistor i monitorować wyładowania niezupełne.

Aplikacje produktów

●

 systemy C/DWDM;

● Źródła laserowe

● systemy telewizji kablowej;

● Czujniki światłowodowe.

Produkt Szczegóły

● Numer kanału i długość fali

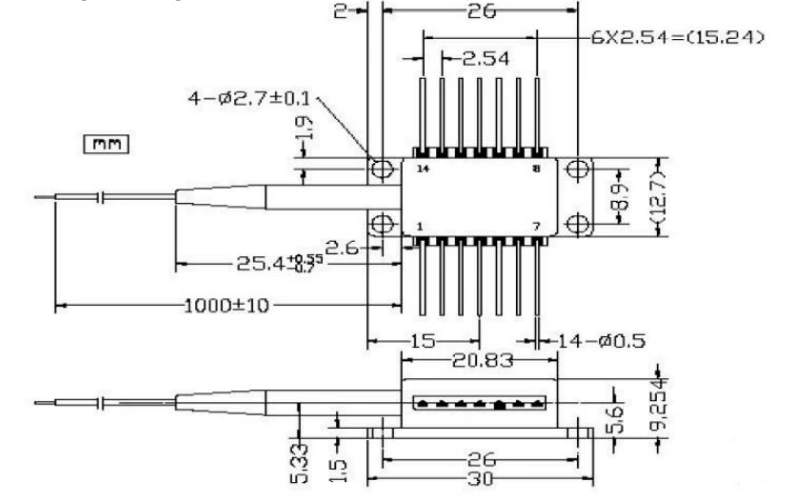

● Rysunek opakowania (jednostka: mm):

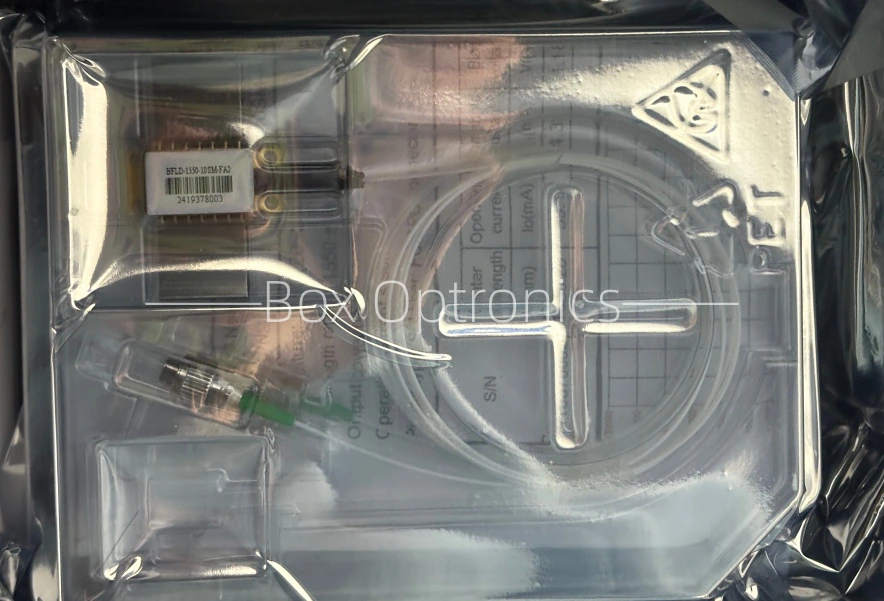

● Przykład opakowania

Zamawianie informacje

np.: BFLD-LA13-10SM-FA

(Informacje dotyczące zamówienia: Laser ze sprzężeniem światłowodowym LAN-WDM 10 mW, 14-pinowe złącze motylkowe pakiet, 1310,50nm, moc wyjściowa 10mW, ze światłowodem SM, złącze FC/APC, typ 1 wyprowadzenie pinów).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Aby temu zapobiec, sprawdź stabilność obwodu roboczego produktu uszkodzenia spowodowane prądami impulsowymi.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
