Dioda laserowa motylkowa 1550nm 10mW DFB

Spis treści

1. Wprowadzenie 1550nm Dioda laserowa motylkowa DFB o mocy 10 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

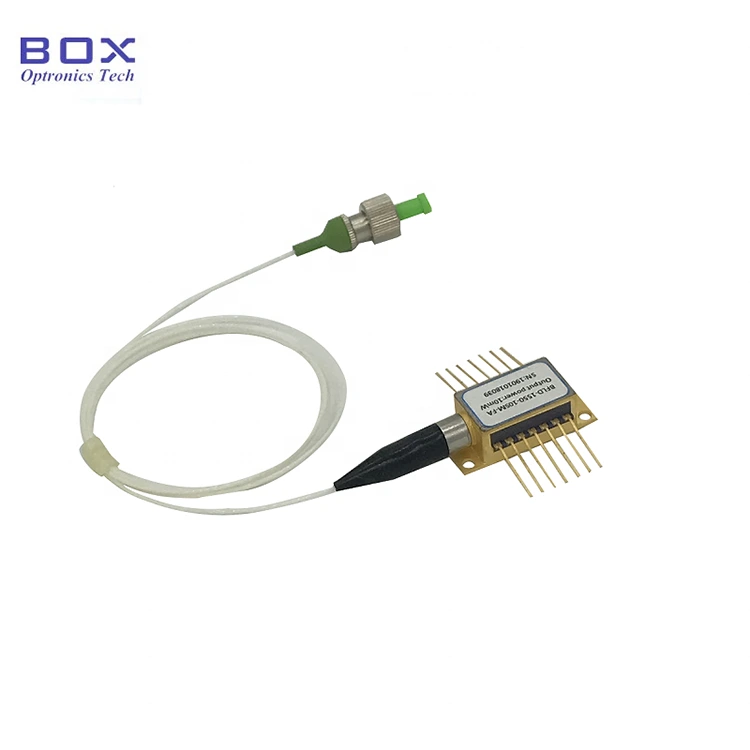

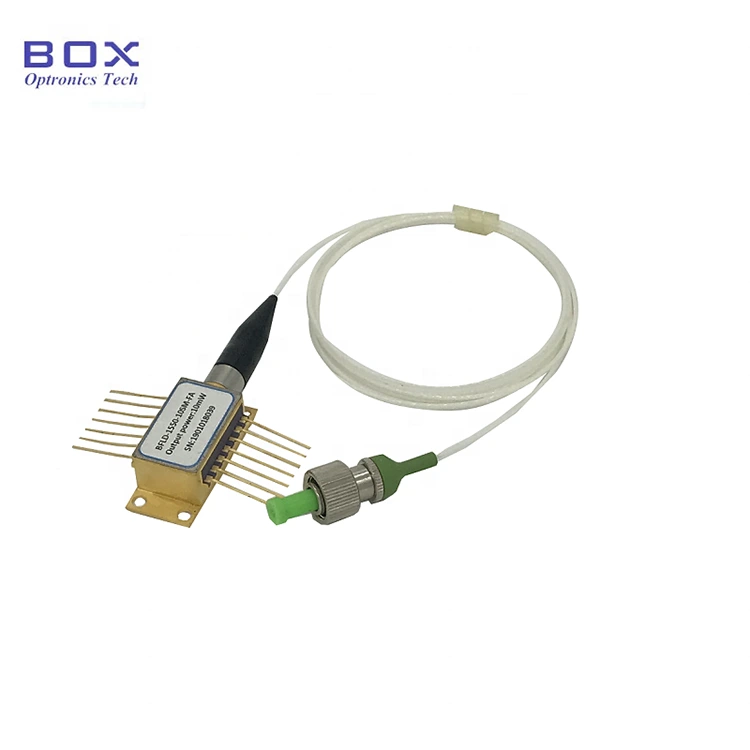

Wprowadzenie produktu

Jest to laser DFB o długości fali 1550 nm z 14-pinowym motylkiem pakiet, wbudowany TEC i termistor. Charakteryzuje się stabilną długością fali, 10 mW moc wyjściowa, typowy współczynnik tłumienia trybu bocznego wynoszący 40 dB i niski próg prąd. Opcjonalnie z włóknem SM/PM, szeroką temperaturą roboczą i wysoką niezawodność, odpowiednia do komunikacji światłowodowej, instrumentów optycznych i światłowodów wyczuwanie. Proszę ściśle kontrolować prąd i temperaturę napędu i unikać uszkodzenie nadprądowe.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Lasery Well (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

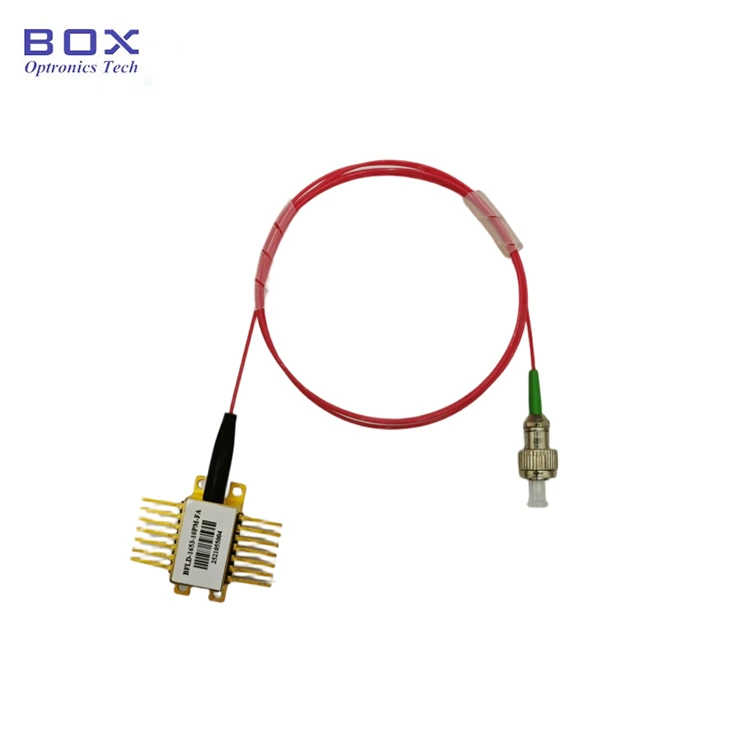

● SMF-28e lub pigtail PMF-1550;

● 14-pinowy pakiet BTF z TEC i monitorem PD;

● Szeroki zakres temperatur pracy -20~+70℃.

Aplikacje produktów

● Światłowód komunikacja;

● przyrząd optyczny;

● Czujnik światłowodowy;

● Źródło światła.

Produkt Szczegóły

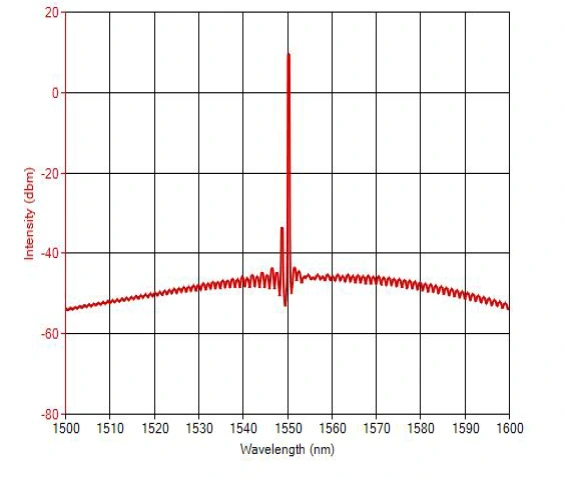

● Typowe widmo: 1550nm, tolerancja WL +/-3nm.

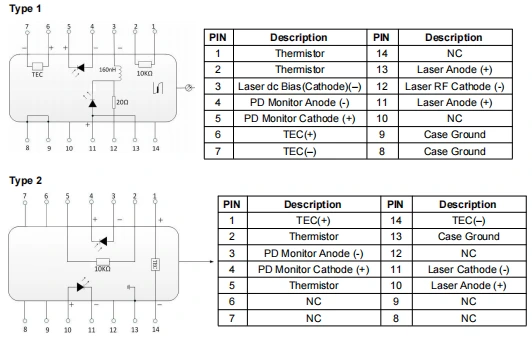

● Definicja PIN-OUT – dioda laserowa motylkowa 1550nm 10mW DFB

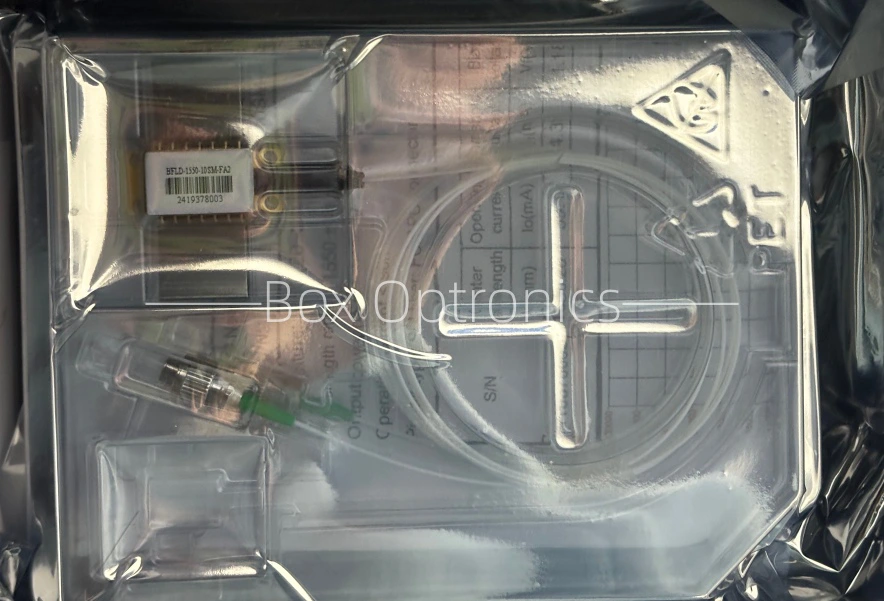

● Przykład opakowania

*Samodzielne urządzenie bez napędu; pakiet modułów zintegrowany z obwody sterownika są opcjonalne.

Zamawianie informacje

np.: BFLD-1550-10SM-FA2

(Informacje dotyczące zamówienia: dioda laserowa motylkowa DFB 1550nm 10mW, włókno SM, ze złączem FC/APC, rozmieszczenie styków typu 2).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Box Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w następujących przypadkach w terminie okres gwarancji:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
