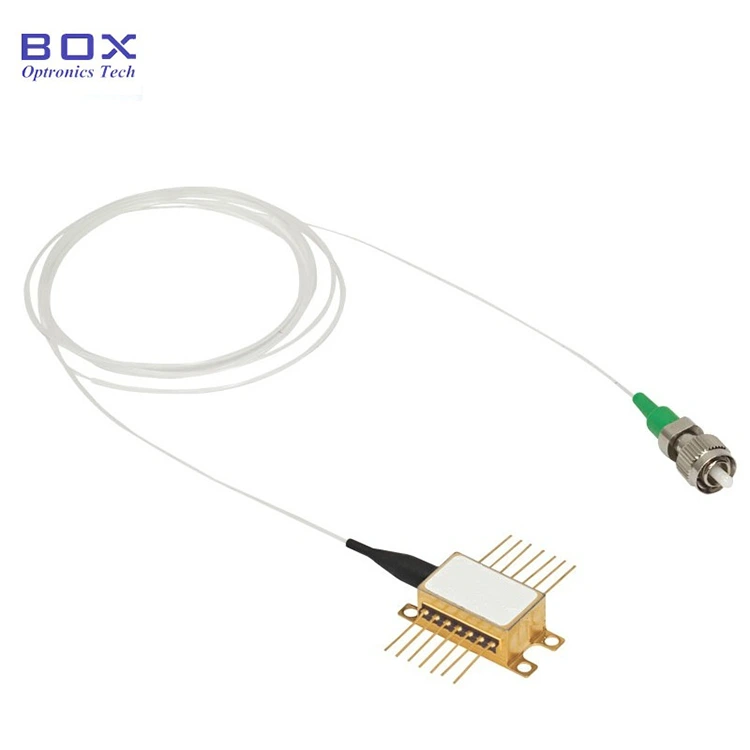

Laser motylkowy o dużej mocy 1550 nm DFB i mocy 100 mW

Spis treści

1. Wprowadzenie 1550nm Laser motylkowy DFB o mocy 100 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Oparty jest na laserze motylkowym dużej mocy 1550 nm DFB i mocy 100 mW na chipie MQW (Multi-Quantum Well) DFB, wykorzystującym standard branżowy 14-pinowy pakiet motylkowy, integruje TEC (chłodnicę termoelektryczną), termistor, monitorowanie podświetlenia PD (Fotodioda). Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C i czas lutowania nie może przekraczać 10 sekund.

Specyfikacje produktu

Cechy produktu

● włókno SM lub pigtail światłowodowy PM;

● Wysoka moc wyjściowa do 100mW;

● Wysoki współczynnik tłumienia trybu bocznego;

● 14-pinowe Pakiet BTF z TEC, termistorem i monitorować PD.

Aplikacje produktów

● Komunikacja światłowodowa;

● Laboratoryjny test optyczny;

● Detekcja światłowodowa.

Produkt Szczegóły

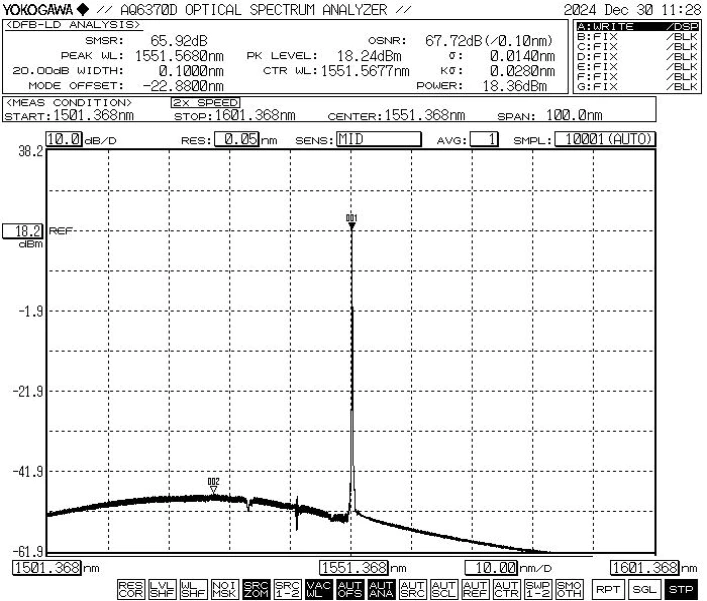

● Typowe widmo: 1550nm, tolerancja +/-2 WL.

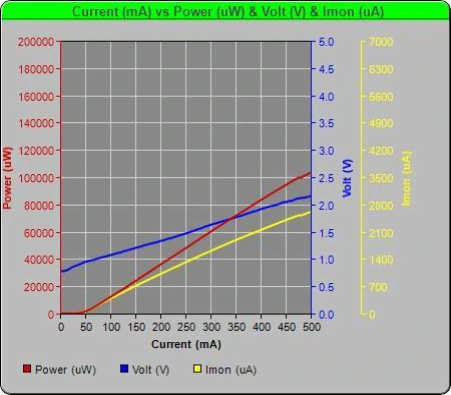

● Laser motylkowy PIV-1550nm DFB o mocy 100 mW i dużej mocy

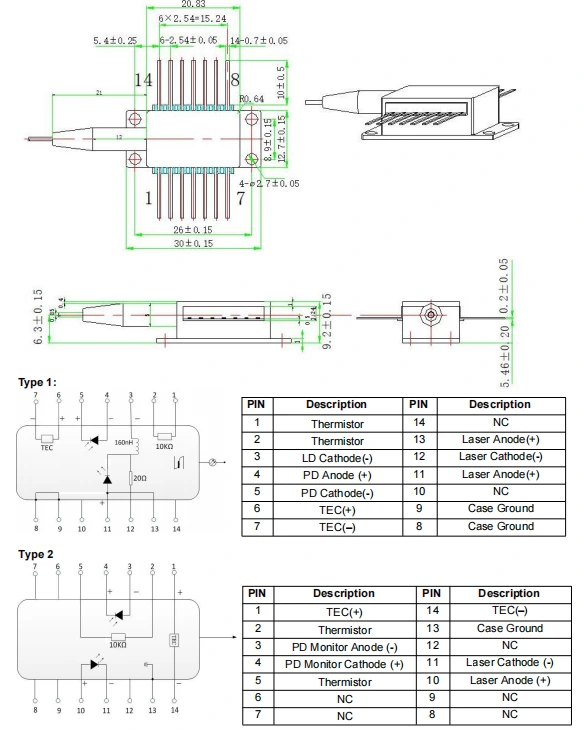

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) -1550nm DFB 100mW Laser motylkowy dużej mocy

Zamawianie informacje

np.: BFLD-1550-1HSM-FA2

(Informacje dotyczące zamówienia: Laser motylkowy dużej mocy 1550 nm DFB 100 mW, SM światłowodowy, ze złączem FC/APC, pinem pompy).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
