Laser motylkowy o dużej mocy 1550 nm DFB i mocy 40 mW

Spis treści

1. Wprowadzenie 1550nm Laser motylkowy o dużej mocy DFB 40mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły pakowania

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Często zadawane pytania

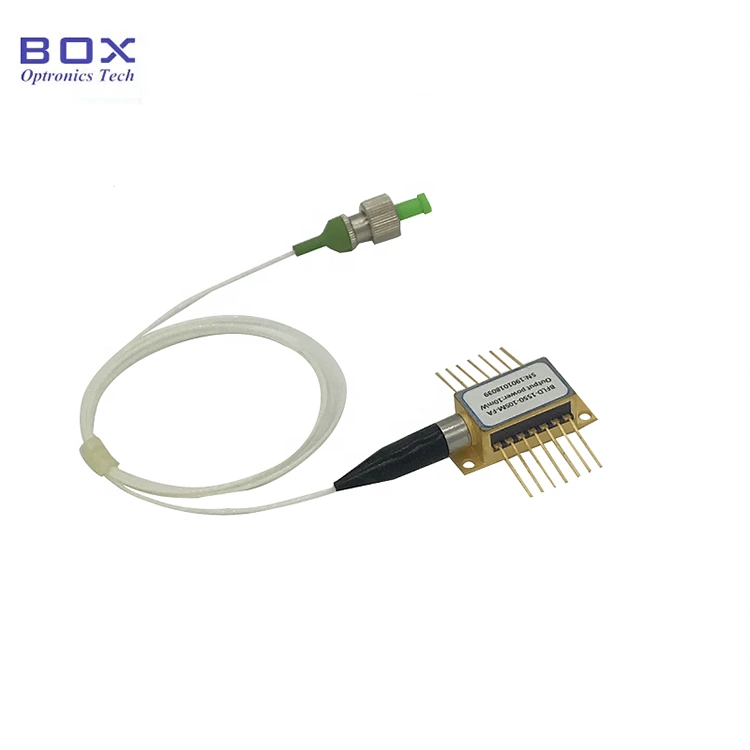

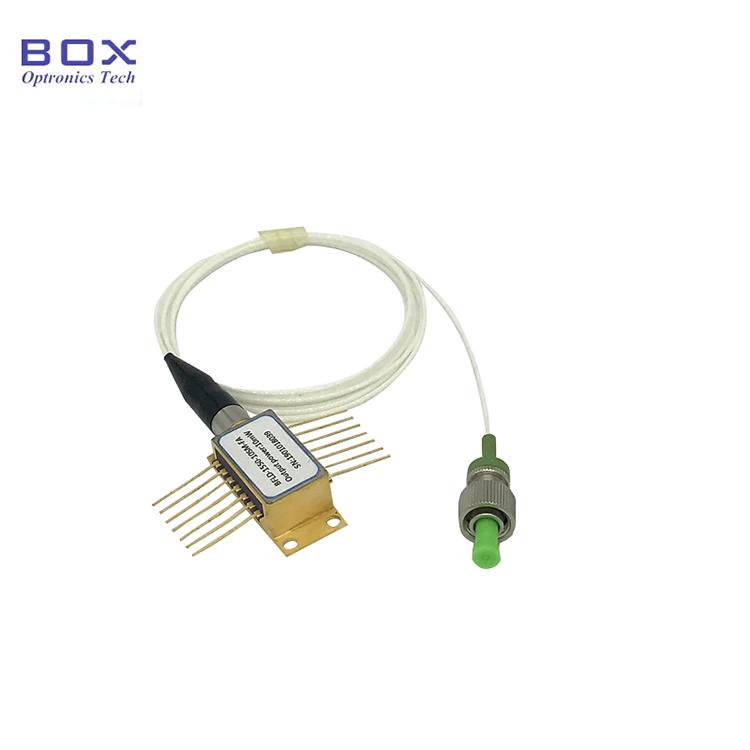

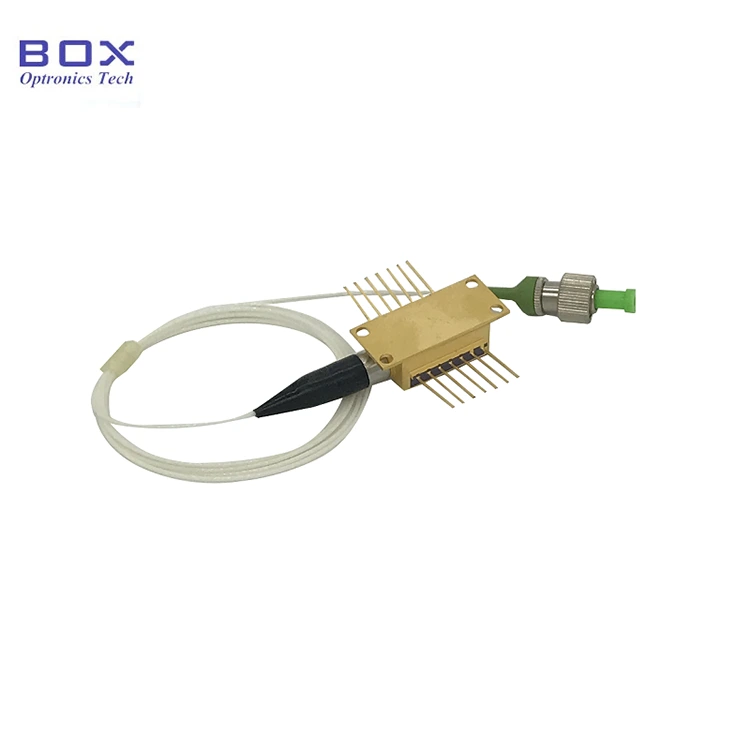

Wprowadzenie produktu

Jest to laser motylkowy o długości fali 1550 nm DFB i mocy 40 mW, wbudowany TEC, monitor PD i termistor. Charakteryzuje się stabilną długością fali, 40mW moc wyjściowa i niski prąd progowy. Opcjonalnie z włóknem SM/PM, szerokie temperatura pracy i wysoka niezawodność, odpowiednie do komunikacji światłowodowej, przyrządy optyczne i czujniki światłowodowe. Proszę kontrolować prąd napędu i ściśle przestrzegaj temperatury i unikaj uszkodzeń spowodowanych przetężeniem.

Produkt Dane techniczne

Cechy produktu

● Wielokwantowy Lasery Well (MQW) z rozproszonym sprzężeniem zwrotnym (DFB);

● Pigtail światłowodowy SM lub PM;

● Moc wyjściowa 40mW;

● 14-pinowe Pakiet BTF z TEC i Monitorem PD.

Aplikacje produktów

● Światłowód komunikacja;

● Wykrywanie światłowodu;

● Testowanie urządzeń optycznych.

Produkt Szczegóły

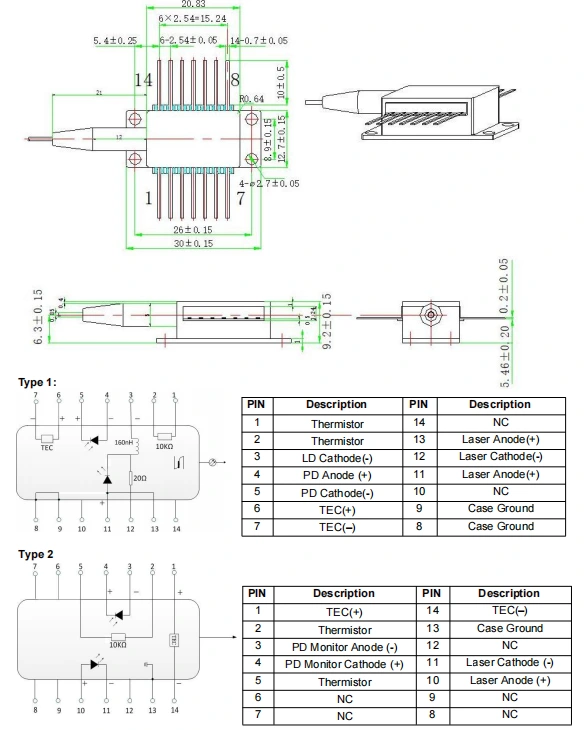

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - 1550nm DFB 40mW wysoka Laser motylkowy mocy

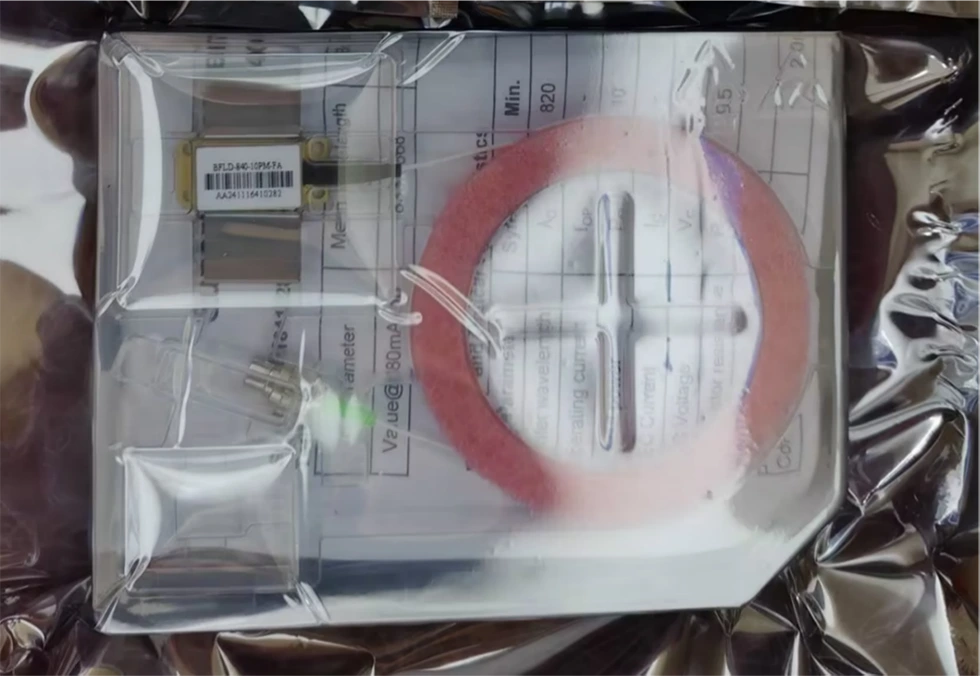

● Przykład opakowania

*Samodzielne urządzenie bez napędu; pakiet modułów zintegrowany ze sterownikiem obwodów jest opcjonalne.

Zamawianie informacje

np.: BFLD-1550-40SM-FA1

(Informacje dotyczące zamówienia: Laser motylkowy dużej mocy 1550 nm DFB 40 mW, SM światłowód, złącze FC/APC, pin telekomunikacyjny).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych

Arkusz danych

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● Podczas pracy to urządzenie emituje wiązkę laserową o dużej intensywności; zrobić nie patrz bezpośrednio na powierzchnię końcową włókna, ponieważ może to spowodować uszkodzenie oczu.

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być odpowiednio uziemiona.

● Podczas procesu włączania nigdy nie należy bezpośrednio podawać wysokiego prądu, ponieważ grozi to uszkodzeniem chipa. Zamiast tego włącz urządzenie na bieżącym poziomie blisko progu chipa, a następnie stopniowo zwiększaj prąd w małych rozmiarach zwiększać aż do osiągnięcia żądanego poziomu.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

Często zadawane pytania

● Czy można zmienić długość fali poprzez regulację prądu? Jaki jest zasięg?

--Tak. Prąd współczynnik długości fali wynosi 0,01 nm/mA, a długość fali temperatury współczynnik wynosi 0,1 nm/℃. Zakres regulacji WL wynosi około ~środka WL+/- 1 nm.

● Jaka jest szerokość linii? Czy ty zapewnić wąską szerokość linii LD?

--3 ~ 5 MHz. 1550nm Wąska szerokość linii LD (opcjonalnie): poniżej 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Jaka jest regulacja mocy zasięg?

--10 ~ 100%

● Jaka jest długość fali tolerancja?

--+/-3 nm. Mniej jest również opcjonalne.

● Czy zapewniasz ochronę? rura światłowodowa i złącze światłowodowe?

--Tak. 900um luzem rurka i złącza FC/APC, SC/APC lub inne są opcjonalne.
