Dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

Spis treści

1. Wprowadzenie 1651nm Dioda laserowa ze sprzężeniem światłowodowym DFB

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

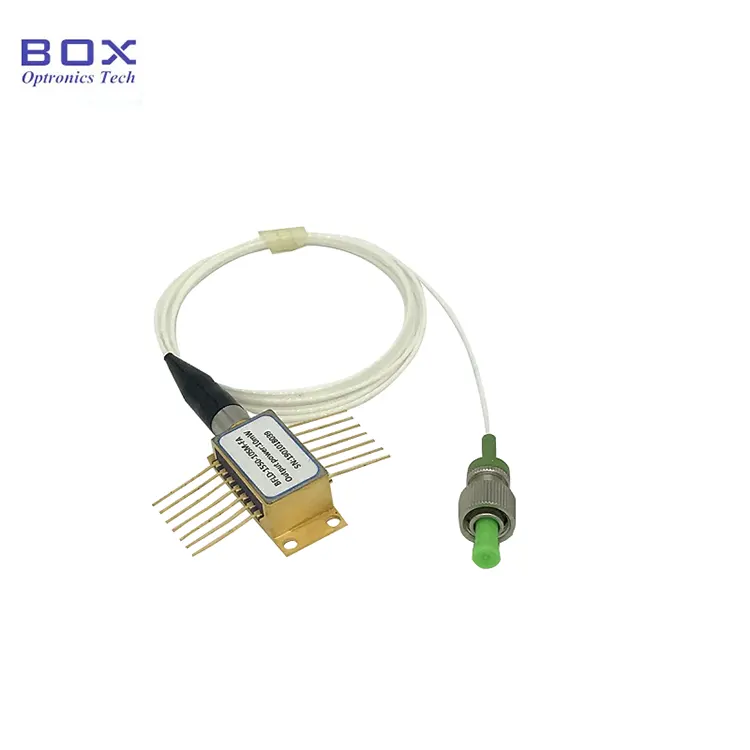

Wprowadzenie produktu - włókno DFB 1651nm Sprzężona dioda laserowa

Jest to dioda laserowa ze sprzężeniem światłowodowym DFB o długości fali 1651 nm i średnicy ok wielokwantowy układ DFB i 14-pinowy pakiet motylkowy. Integruje TEC kontrola temperatury i termistor, obsługuje tryb jednomodowy/utrzymanie polaryzacji wyjście światłowodowe, o typowej mocy wyjściowej 10 mW i środkowej długości fali 1651nm. Nadaje się do komunikacji światłowodowej, wykrywania światłowodów, instrumentów optycznych, i dedykowanymi systemami źródeł światła, jest łatwy w obsłudze i wysoce niezawodny. Proszę ściśle kontrolować prąd napędu, napięcie i temperaturę lutowania, zapewniają ochronę ESD i unikają przekraczania bezwzględnych wartości maksymalnych.

Produkt Dane techniczne - Dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

Produkt Funkcje - Dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

● Obsługuje Złącze światłowodowe SMF-28e lub PMF-1550, złącze FC/APC;

● 14-pinowe Pakiet motylkowy;

● Wbudowany termistor i TEC;

● Szeroki zakres temperatur pracy.

Produkt Zastosowania - dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

● Światłowód komunikacja;

● przyrząd optyczny;

● CH4 Analiza metanu;

● Detekcja światłowodowa.

Produkt Szczegóły - Dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

● Rysunek opakowania i definicja PIN-OUT (jednostka: mm) - włókno DFB 1651nm Sprzężona dioda laserowa

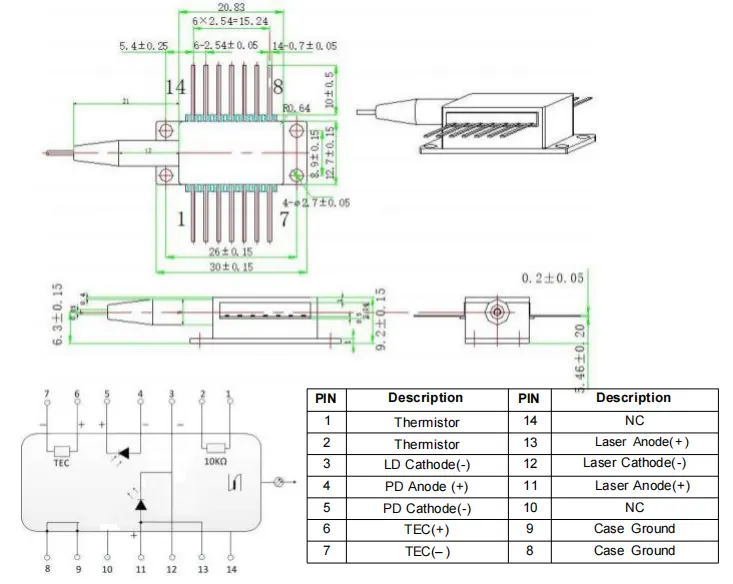

>>>Wyprowadzenie styków typu 1

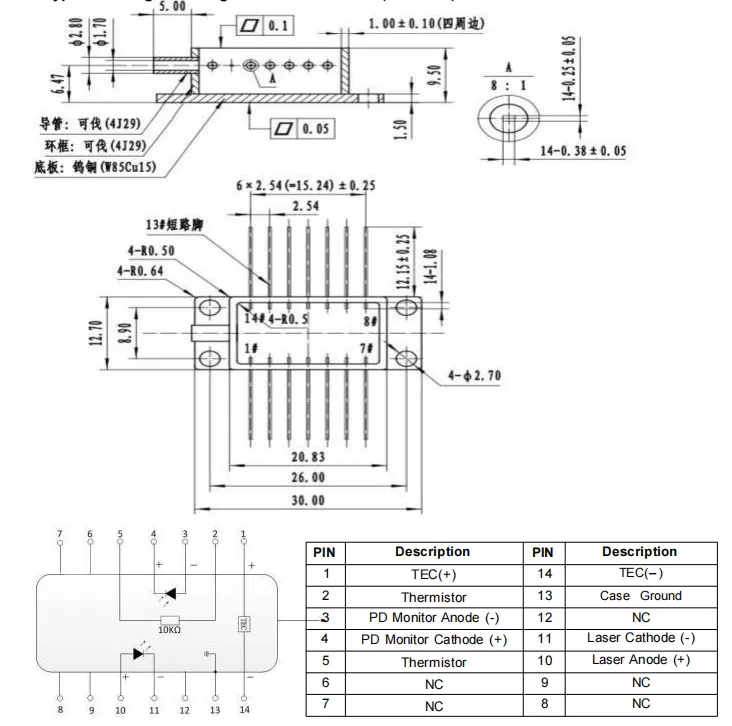

>>>Wyprowadzenie pinów typu 2

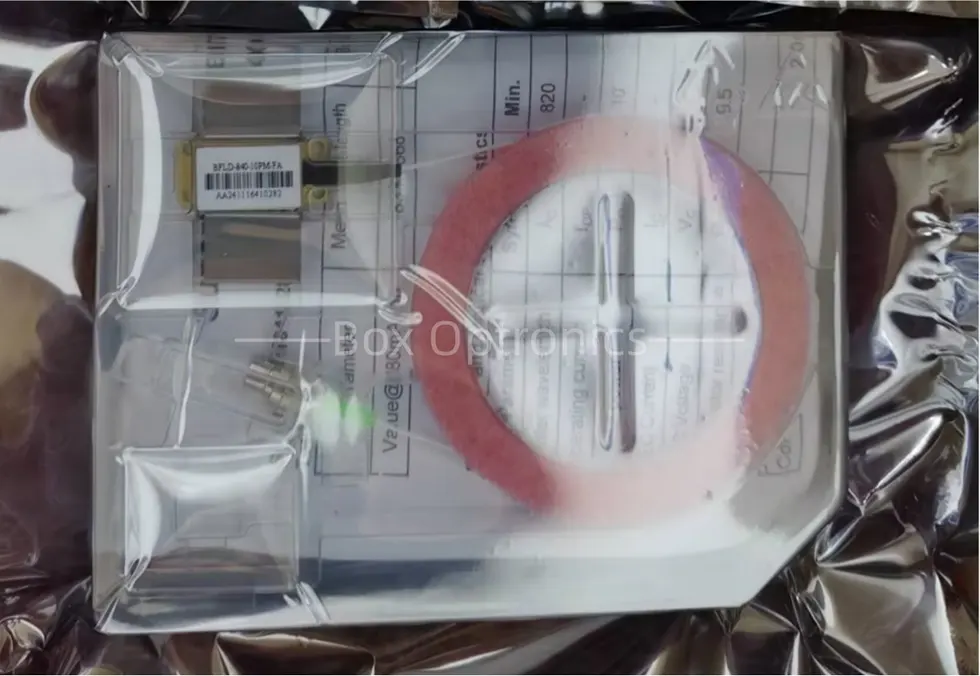

● Przykład opakowania

* Samodzielne urządzenie; brak wbudowanego sterownika (opcjonalnie sterownik zewnętrzny).

Zamawianie informacje-1651nm DFB sprzężona dioda laserowa

np.: BFLD-1651-10SM-FA2

(Informacje dotyczące zamówienia: dioda laserowa ze sprzężeniem światłowodowym DFB 1651 nm, 14-pinowe złącze motylkowe pakiet, ze światłowodem SM, złączem FC/APC, wyprowadzeniem typu 2).

Arkusz danych-1651nm DFB Dioda laserowa ze sprzężeniem światłowodowym

Arkusz danych

1. Warunki wyceny i płatności – dioda laserowa ze sprzężeniem światłowodowym DFB o długości 1651 nm

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji-1651nm DFB Dioda laserowa ze sprzężeniem światłowodowym

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Uwagi – Dioda laserowa ze sprzężeniem światłowodowym 1651nm DFB

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Światłowody są delikatne; nie używaj światłowodu do ciągnięcia urządzenia. Podczas wkładania lub wyjmowania urządzenia z gniazda nie należy wywierać nacisku lub pociągnij za tuleję znajdującą się z tyłu obudowy urządzenia. Dla urządzeń wyposażone w złącza, należy upewnić się, że zarówno urządzenie, jak i złącze światłowodowe są podnoszone jednocześnie podczas montażu lub demontażu.

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być odpowiednio uziemiona.

● Przed włączeniem wszystkich komponentów najpierw włącz chłodzenie i następnie kontynuuj stopniowe uruchamianie, aby zapobiec przegrzaniu chipa i przeciążenie.

Zapewnienie jakości i Obsługa posprzedażna — dioda laserowa ze sprzężeniem światłowodowym DFB o długości 1651 nm

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
