Laser ze sprzężeniem światłowodowym 1683 nm i mocy 10 mW

Spis treści

1. Wprowadzenie 1683nm Laser ze sprzężeniem światłowodowym o mocy 10 mW

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

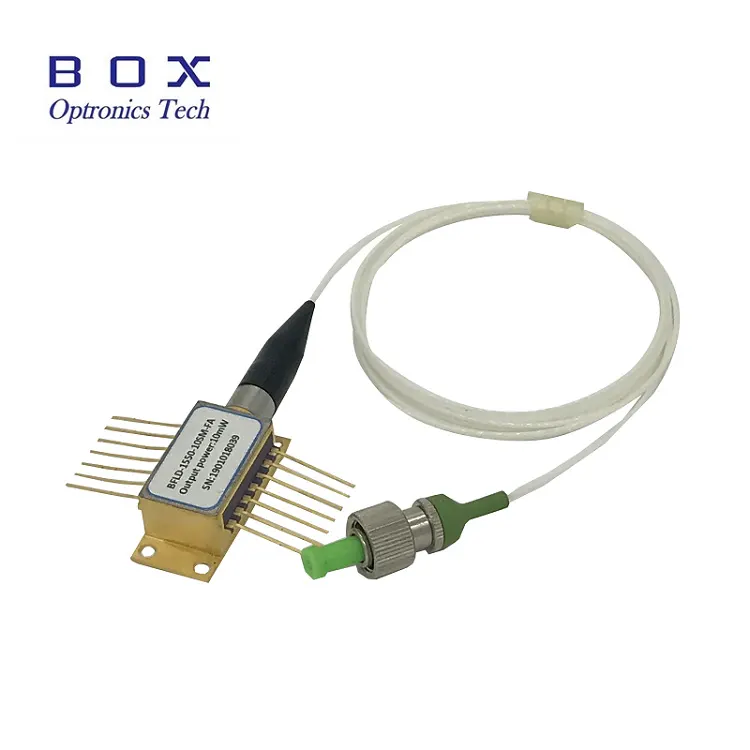

Laser ze sprzężeniem światłowodowym 1683nm i mocy 10mW wykorzystuje MQW DFB chip, centralna długość fali 1683nm, tolerancja długości fali wynosi +/-1nm, typowa moc wyjściowa moc 10mW, 14-pinowa obudowa BTF, zgodna z Telcordia GR-468 i RoHS. Z ze światłowodem jednomodowym i złączem FC/APC, idealnie nadaje się do gazu TDLAS i C2H6 systemy detekcyjne.

Produkt Dane techniczne

Produkt Funkcje

● Wysoka stabilne wyjście optyczne 10mW;

● Standard branżowy, Pakiet motylkowy 14PIN;

● Wbudowany TEC i izolator optyczny;

● Wielokwantowy laser ze studnią (MQW) z rozproszonym sprzężeniem zwrotnym (DFB).

●

Produkt Aplikacje

● Przestrajalny laser diodowy spektroskopia absorpcyjna;

● Monitorowanie C2H6;

● Jakość powietrza w środowisku monitorowanie;

● Detekcja światłowodu i wykrywanie laserowe.

Produkt Szczegóły

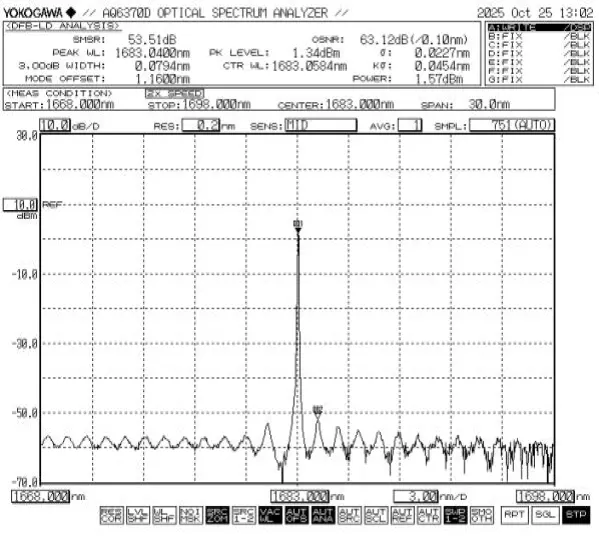

● Typowe widmo: 1683nm, tolerancja WL +/-1nm.

● Często zadawane pytania

(1) Jaki jest typ włókna i specyfikacja złącza?

--Standardowa konfiguracja wykorzystuje światłowód jednomodowy z FC/APC złącze.

(2) Jaki jest rodzaj opakowania i metoda montażu?

--1683nm 10mW laser ze sprzężeniem światłowodowym jest umieszczony w standardowym 14-pinowym złączu pakiet motylkowy, kompatybilny z głównymi gniazdami laserowymi i mocowaniem oprawy. Otwory montażowe służą do mocowania śrubowego lub podkładki termicznej załącznik.

(3) Czy dostępne są badania próbek? Jakie usługi są oferowane w przypadku zamówień masowych?

- Obsługiwane są badania próbek i produkcja próbna w małych seriach. W przypadku zamówień masowych oferujemy ceny hurtowe, raporty z testów fabrycznych, dostosowane parametry (takie jak długość włókna, typ płaszcza i typ złącza).

Zamawianie informacje

np.: BFLD-1683-10SM-FA

(Informacje dotyczące zamówienia: Laser ze sprzężeniem światłowodowym 1683 nm, 10 mW, 14-pinowy motylek pakiet, ze światłowodem SM, złączem FC/APC, wyprowadzeniem typu 1).

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Operacja Notatki

● To urządzenie jest wrażliwe na ładunki elektrostatyczne; dlatego ścisłe przestrzeganie podczas pakowania wymagane są środki ochrony antystatycznej, transportu i użytkowania. Ponadto należy podjąć środki ostrożności, aby zapobiec przepięciami w zasilaniu, gdyż niezastosowanie się do tego zalecenia może skutkować trwałym uszkodzeniem urządzenia urządzenia (np. zapewnienie prawidłowego uziemienia sprzętu i noszenie powłoki antystatycznej pasek na nadgarstek).

● Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund. Szczególne należy zwrócić uwagę na następujące kwestie: podczas procesu lutowania, urządzenie musi być odłączone od zasilania, a lutownica musi być prawidłowo uziemiony.

● Podczas korzystania z urządzenia należy ściśle przestrzegać napięcia roboczego i zakresy prądu określone w arkuszu danych. Kluczowe parametry — w tym Ith (Prąd progowy), Iop max (maksymalny prąd roboczy), Vop max (maksymalny napięcie robocze) i λc (długość fali środkowej) – należy podać odniesienie szczegółowo w raporcie z testu dostarczonym w momencie wysyłki. Uwaga: Działanie przekraczające bezwzględnie maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie urządzenia.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
