Źródło laserowe DFB CWDM 1270-1650nm

Spis treści

1. Wprowadzenie Źródło laserowe DFB CWDM 1270-1650nm z wbudowanymi obwodami napędowymi

2. Techniczne Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Przewodnik bezpiecznej obsługi

7. Informacje dotyczące zamówienia

8. Arkusz danych i arkusz testowy

9. Warunki wyceny i płatność

10. Czas realizacji

11. Uwagi operacyjne i Konserwacja

12. Zapewnienie jakości i Obsługa posprzedażna

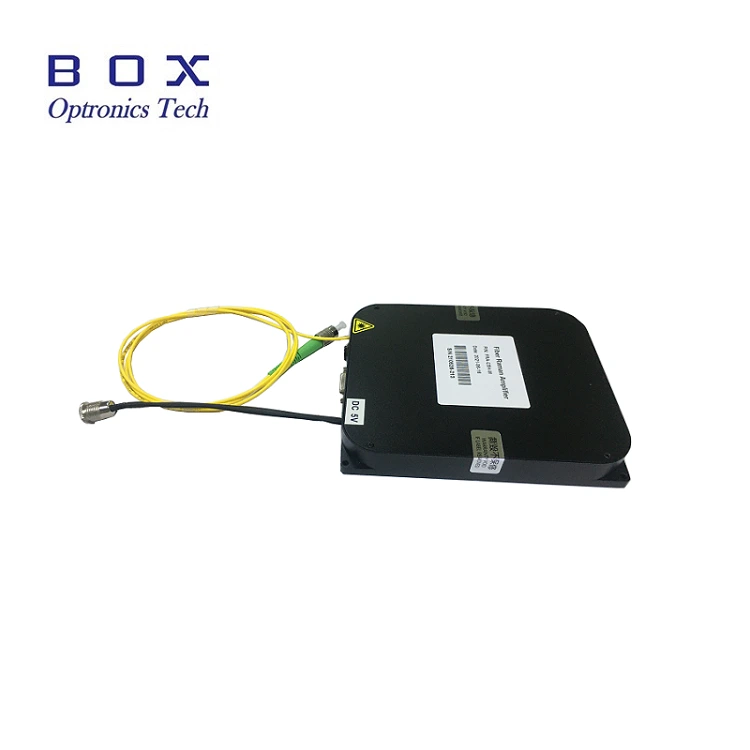

Wprowadzenie produktu

Jest to źródło laserowe CWDM 1270-1650nm DFB z Wbudowane obwody napędowe wykorzystujące półprzewodnikowy układ laserowy DFB z wyjściem moc powyżej 10 mW, światłowód SM/PM oraz doskonała moc i stabilność widmowa. To obsługuje konfiguracje stacjonarne i modułowe z interfejsem komunikacyjnym lub oprogramowanie monitorujące do integracji systemów. Nadaje się do optyki nieliniowej badania, pompowanie laserem światłowodowym i systemy testów optycznych. Unikaj częstego podłączania/ odłączanie złączy światłowodowych, aby zapobiec gromadzeniu się kurzu i powierzchni czołowej uszkodzenie.

Produkt Dane techniczne

Cechy produktu

● Moc i stabilność widmowa;

● Moc wyjściowa regulowany 10 ~ 100%;

● Moduł/blat opcjonalnie, z łatwym monitorowaniem komunikacji integracja;

● Obsługuje Dostosowanie światłowodu SM/PM do różnych systemów optycznych.

Aplikacje produktów

● Optyczne systemy transmisji;

● Pompowanie laserem światłowodowym;

● Badania optyki nieliniowej.

Szczegóły produktu

● Długość fali CWDM 1270~1650nm, tolerancja WL wynosi +/-3nm.

(Dostępna jest jedna długość fali co 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

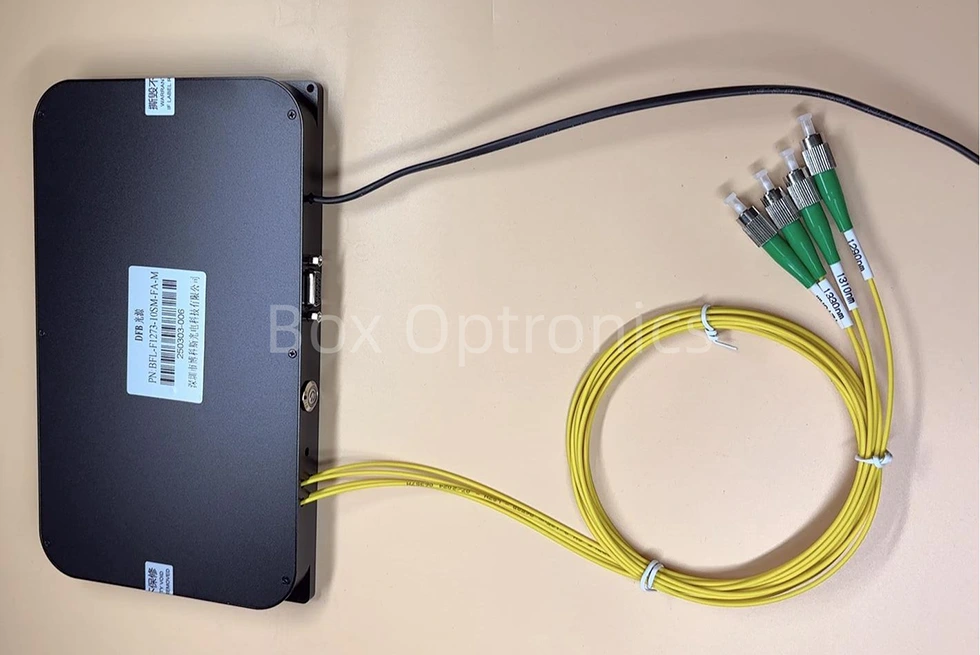

*Obsługa dostosowanego wielokanałowego źródła lasera DFB

● Akcesoria standardowe

Kroki operacji

Krok 1. Rozpakowanie: Przed montażem sprawdź czy wszystkie akcesoria są kompletne, łącznie z modułem źródła lasera i danymi USB kabel, zasilacz, raport z testów itp.

Krok 2. Zasilanie: Podłączone do prądu stałego zasilacz impulsowy lub zasilacz regulowany odpowiadający ich mocy wymagania dostaw. Używaj wyłącznie oryginalnego, dopasowanego zasilacza (DC5V lub DC12V). Niewłaściwe zasilacze mogą uszkodzić źródło światła. (Zasilacz dostarczane zgodnie z lokalnymi normami napięcia.)

Krok 3. Podłączanie światłowodu wyjściowego: Otwórz osłonę przeciwpyłową na złączu światłowodowym lub kołnierzu, sprawdź powierzchnię końcową światłowodu i podłącz światłowód lub połącz światłowód z testowanym urządzeniem lub miernikiem mocy po potwierdzeniu, że nie ma zanieczyszczeń i uszkodzeń.

Setp4.Połącz się z komputerem hostem: Użyj kabel danych USB-RS485 DB9 do podłączenia źródła laserowego DFB i komputera; komputer musi najpierw zainstalować dedykowany sterownik portu szeregowego, aby zidentyfikować Kabel do transmisji danych portu szeregowego USB-RS485, w przeciwnym razie oprogramowanie komputera hosta i moduł źródła światła nie może być prawidłowo podłączony i skomunikowany. Proszę zapytać Box Optronics dla kierowcy.

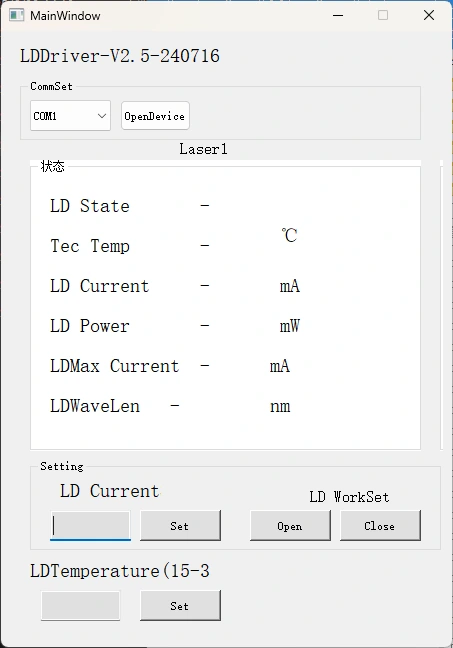

Krok 5. Oprogramowanie sterujące: Box Optronics zapewnia polecenie szeregowe lub oprogramowanie komputerowe kontrolować prąd LD i temperaturę LD źródła laserowego DFB. Wybierz właściwy port, ustaw prąd i temperaturę, a następnie kliknij przycisk Otwórz. (Do Aby zapobiec uszkodzeniom, przy pierwszym uruchomieniu należy powoli zwiększać prąd napędu. Nie natychmiast zastosuj pełny prąd.)

Krok 6. Po użyciu kliknij przycisk zamykania, wyłącz zasilanie i odłącz połączenie światłowodowe.

Zamawianie informacje

np.: BLD-1550-1HSM-FA-M

(Informacje dotyczące zamówienia: Źródło laserowe CWDM 1550nm DFB z wbudowanym napędem Układy o mocy wyjściowej 100mW, ze światłowodem SMF-28e, złączem FC/APC, modułem pakiet).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi operacyjne i Konserwacja

Aby temu zapobiec, należy unikać częstego podłączania/odłączania złączy światłowodowych gromadzenie się kurzu i uszkodzenie powierzchni czołowej.

● Oczyść złącza światłowodowe niestrzępiącą się ściereczką i sprawdź za pomocą a detektor powierzchni czołowej światłowodu przed podłączeniem. Zawsze podłączaj/odłączaj włókna bez zasilania, aby uniknąć poparzenia powierzchni czołowej. Zakryj nieużywane złącza zatyczkami przeciwpyłowymi.

● Przechowuj sprzęt w suchym i wolnym od wilgoci środowisku.

● Pamiętaj o tym, jeśli używasz modułu źródła lasera przez dłuższy czas rozważ odprowadzanie ciepła i wentylację modułu i umieść moduł na radiatorze.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
