Analogowy laser motylkowy DWDM 14PIN do telewizji kablowej

Spis treści

1. Wprowadzenie DWDM 14-pinowy analogowy laser motylkowy do telewizji kablowej

2. Dane techniczne

3. Cechy produktu

4. Typowe zastosowania

5. Szczegóły produktu

6. Informacje o zamawianiu

7. Arkusz danych i arkusz testowy

8. Warunki wyceny i płatności

9. Czas realizacji

10. Uwagi dotyczące operacji

11. Zapewnienie jakości i Obsługa posprzedażna

Wprowadzenie produktu

Zaprojektowano analogowy laser motylkowy DWDM 14PIN do telewizji kablowej z zaawansowanym chipem analogowym, izolatorem optycznym i mocą wyjściową 10 mW. Pakowane dzięki wbudowanej chłodnicy termoelektrycznej (TEC) i fotodiodzie monitorującej zapewnia doskonała liniowość, niskie zniekształcenia i doskonała stabilność długości fali siatka DWDM. Jeśli kołki wymagają lutowania, temperatura lutowania musi nie przekraczać 260°C, a czas lutowania nie może przekraczać 10 sekund.

Produkt Dane techniczne

Cechy produktu

● Typ włókna może być SMF-28e lub PMF-1550;

● Moc wyjściowa 10 mW lub dostosowana;

● 14-pinowe Pakiet BTF z TEC i Monitorem PD.

Aplikacje produktów

● Komunikacja światłowodowa;

● systemy DWDM;

● transmisja telewizji kablowej;

● Sprzęt do badań laboratoryjnych.

Szczegóły produktu

● Numeracja kanałów siatki ITU

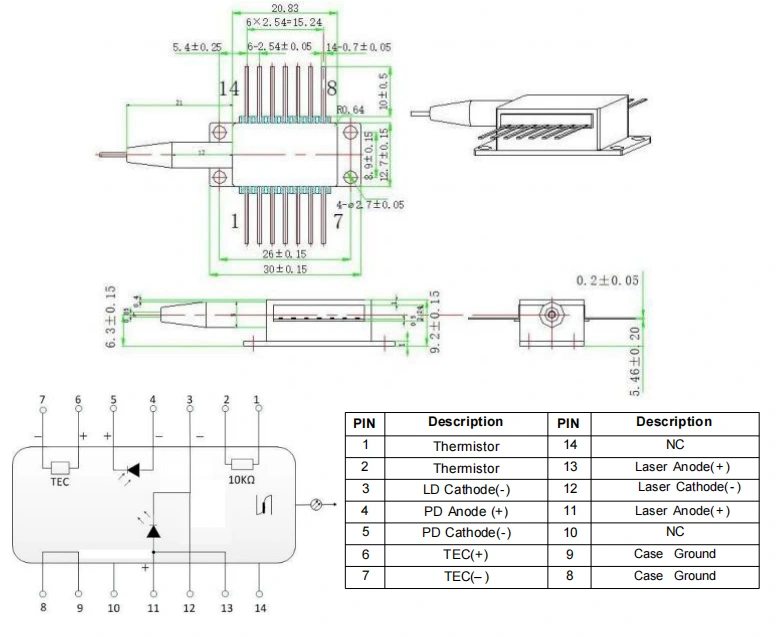

● Rysunek opakowania typu 1 i definicja PIN-OUT (jednostka: mm): DWDM 14PIN Laser analogowy Butterfly do telewizji kablowej

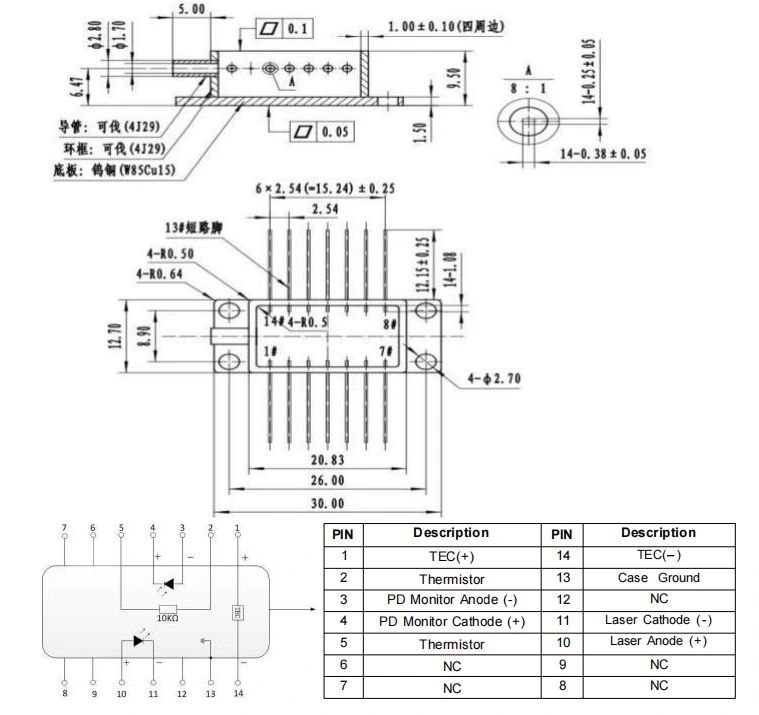

● Rysunek opakowania typu 2 i definicja PIN-OUT (jednostka: mm)-DWDM 14PIN Laser analogowy Butterfly do telewizji kablowej

Zamawianie informacje

np.: BFLD-CH56-10SM-FA

(Informacje dotyczące zamówienia: Analogowy laser motylkowy DWDM 14PIN do CATV, CH56: 1532,68 nm, moc wyjściowa 10 mW, światłowód SM, złącze FC/APC, rozmieszczenie pinów typu 1).

W przypadku innych niestandardowych wymagań prosimy o kontakt: sales06@boxoptronics.com

Arkusz danych i Arkusz testowy

Arkusz danych

Arkusz testowy

Warunki wyceny i płatność

● Warunki wyceny

(1) EXW:

Jeśli posiadasz konto DHL/UPS/FedEx, Box Optronics sugeruje jego użycie EXW. Wysyłamy za pośrednictwem Twojego konta; nie pobieramy kosztów wysyłki.

(2) DAP:

Jeżeli nie posiadasz konta prosimy o opłacenie kosztów wysyłki z góry produkty.

(3)Inne

● Warunki płatności

Dostępne są PayPal i T/T.

Czas realizacji

Produkcja zajmuje około 10 dni roboczych. (Jeśli są jakieś w magazynie, zostanie szybciej wysłany.)

Międzynarodowa logistyka może zająć 3-5 dni roboczych.

Uwagi dotyczące operacji

● Ochrona ESD: To urządzenie jest wrażliwe na ładunki elektrostatyczne. Dlatego konieczne jest zastosowanie rygorystycznych środków ochrony antystatycznej należy przestrzegać podczas pakowania, transportu i użytkowania. Dodatkowo, należy podjąć środki ostrożności, aby zapobiec przepięciom w zasilaniu, w przypadku ich niezastosowania może skutkować trwałym uszkodzeniem urządzenia (np. należy zadbać o odpowiedni sprzęt). uziemienia i nosić antystatyczną opaskę na nadgarstek).

● Wymagania dotyczące lutowania pinów: Jeśli piny wymagają lutowania, temperatura lutowania nie może przekraczać 260°C, oraz czas lutowania nie może przekraczać 10 sekund. Zwróć szczególną uwagę na następujące zasady: podczas procesu lutowania urządzenie musi znajdować się w stanie niezasilonym stanie, a lutownica musi być odpowiednio uziemiona.

● Zastosuj prąd:Podczas włączania zasilania procesu, nigdy nie przykładaj bezpośrednio wysokiego prądu, ponieważ może to spowodować uszkodzenie chipa. Zamiast tego włącz urządzenie na poziomie prądu zbliżonym do progu chipa, a następnie stopniowo zwiększaj prąd w małych krokach, aż do pożądanej wartości poziom został osiągnięty.

● Chłodnica TEC: Przed włączeniem wszystkich podzespołów najpierw włącz chłodnicę, a następnie wykonaj kolejne kroki włączania zasilania zapobiegają przegrzaniu i przeciążeniu chipów.

Zapewnienie jakości i Obsługa posprzedażna

● Okres gwarancji:

Bezpłatna naprawa lub wymiana wad niezwiązanych z działalnością człowieka w ciągu 1 rok od zakupu. Płatne usługi serwisowe dostępne po 1 roku.

● Wyłączenia z bezpłatnej gwarancji:

W okresie bezpłatnej gwarancji, bezpłatna naprawa lub wymiana zostaną dostarczone w przypadku usterek spowodowanych problemami z jakością produktu. Jednak Pudełko Optronics zastrzega sobie prawo do odmowy bezpłatnej naprawy w poniższych przypadkach przypadki w okresie gwarancyjnym:

(1) Uszkodzeń spowodowanych czynnikami naturalnymi (np. uderzenie pioruna, kurz) lub wpływy środowiska.

(2) Wadliwe działanie spowodowane niewłaściwą obsługą przez użytkownika.

(3) Oczywiste uszkodzenia fizyczne spowodowane błędem ludzkim.

(4) Nieautoryzowany demontaż, modyfikacja lub naprawa.

(5) Zmienione lub niekompletne etykiety gwarancyjne na obudowie.

(6) Uszkodzenie lub utrata podczas transportu.
